RF2055

• Country
• Italy

• Manufacturer / Brand
• Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna

• Year
• 1948

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 87431

• Picture

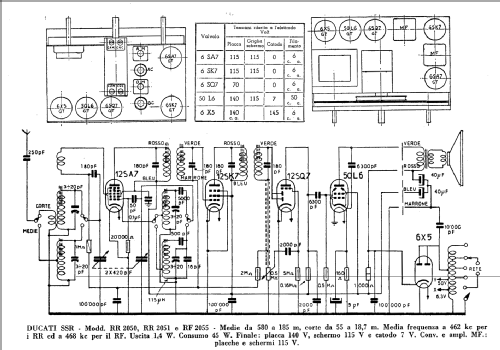

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 6SA7 6SK7 6SQ7 50L6 6X5

• Main principle
• Superheterodyne (common); ZF/IF 462 kHz

• Wave bands
• Broadcast and Short Wave (SW).

• Details
• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 140; 160; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 16 cm = 6.3 inch

• Power out
• 1.4 W (undistorted)

• Material
• Wooden case

• from Radiomuseum.org
• Model: RF2055 - Ducati, SSR Società

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 420 x 250 x 450 mm / 16.5 x 9.8 x 17.7 inch

• Notes

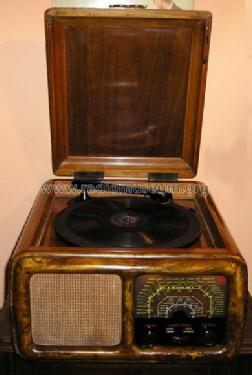

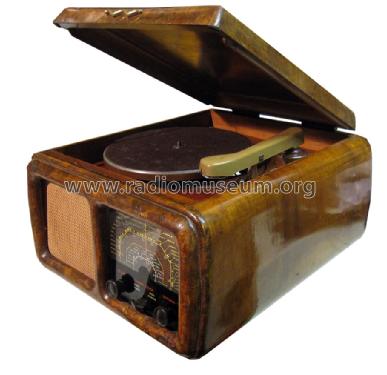

• Giradischi 78 giri
  Record player: 78 rpm.
  Esiste un evidente errore in due dei tre schemi presenti: Sono indicate tutte le valvole 12xxx anzichè 6xxx, ma nel prospetto sopra lo schema e nelle "Istruzioni per l'installazione e la manutenzione" sono riportate tutte 6xxx e la presa per la loro alimentazione è indicata 6,3 V.

  Autotrasformatore: Telaio collegato alla rete elettrica. Non tutti i casi sono dichiarati poichè spesso chi propone il modello non lo può sapere.

• Mentioned in
• -- Collector info (Sammler)

• Literature/Schematics (1)
• Schemi di Apparecchi Radio D.E. Ravalico 1953

• Author
• Model page created by Alessandro De Poi. See "Data change" for further contributors.
