• País
• Italia

• Fabricante / Marca
• Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna

• Año
• 1942/1943

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 80440

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• 6K7G ECH4 6K7G 6Q7G 6L6G 5Y3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 468 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM y dos OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 95-235 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• Material
• Madera

• de Radiomuseum.org
• Modelo: RR4401 - Ducati, SSR Società

• Forma
• Radio de diseño, novedosa, aparato de capricho, o de forma rara.

• Anotaciones

• Gamme d'onda: medie, corte, cortissime; sette espansioni di gamma con tamburi rotanti. Wavebands: BC, 2xSW; 7 spread bands.

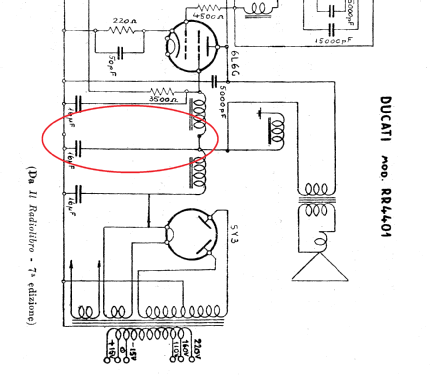

  Lo schema presente contiene un piccolo errore. A sinistra del secondo condensatore elettrolitico esiste un collegamente che manda direttamente a massa la tensione anodica. E' stato inserito un particolare di questo schema con una correzione evidenziata.

• Procedencia de los datos
• Guida Pratica Antique Radio (1) 1999

• Mencionado en
• Riparazioni - Scuola Radio Elettra

• Documentación / Esquemas (1)
• D. E. Ravalico, Il Radiolibro, 8^ Edizione, Hoepli

• Documentación / Esquemas (2)
• G.B. Angeletti, Il Manuale del Radiomeccanico, Radio Industria, V edizione

• Documentación / Esquemas (3)
• La Moderna Supereterodina D.E. Ravalico 5a edizione 1943

• Autor
• Modelo creado por Alessandro De Poi. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 102 modelos, 83 con imágenes y 74 con esquemas.
