• Country
• France

• Manufacturer / Brand
• Ducretet (-Thomson; avant: Fernand Ducretet et Ernest Roger etc.); Paris

• Year
• 1922 ?

• Category
• Radio module pre 1926 (not a part, not a key)

• Radiomuseum.org ID
• 99363

• • alternative name: SED

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• Tuner pre 1926 (not a wave trap)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Wooden case

• from Radiomuseum.org

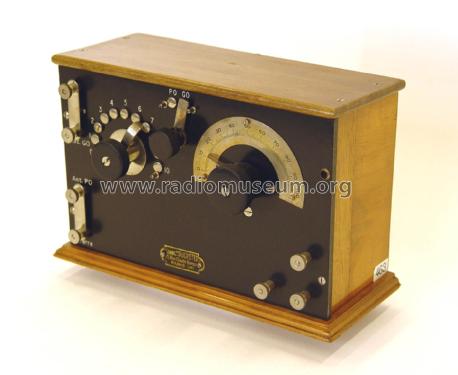

• Model: Boîte d'Accord FL - Ducretet -Thomson; avant:

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 260 x 167 x 104 mm / 10.2 x 6.6 x 4.1 inch

• Notes

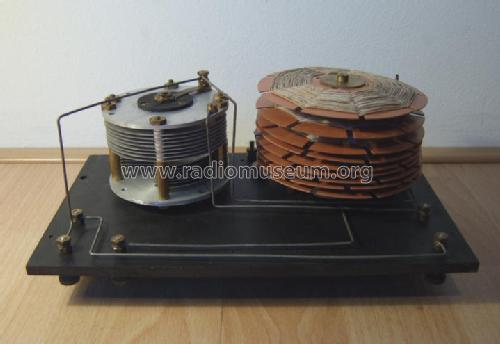

• Tuning unit(box), to be used with an RF amplifier. With nine stacked spider web coils inside and a variable capacitor.

  Boîte d'accord de seconde génération comprenant un condensateur variable de grand diamètre (500 pF) couplé à des galettes de self "fond de panier" commutables.

  Utilisé pour certains postes à galène et à lampes, selon le montage des cavaliers, cet ensemble était adapté à la sélection des stations en petites et grandes ondes sur antenne ainsi que sur cadre récepteur.

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Mentioned in
• Ducretet les années 20 (page 14)

• Literature/Schematics (1)
• Musée de la Radio, Marcel Cocset (Page 44)

• Literature/Schematics (2)
• Le Guide du Collectionneur TSF Biraud/Foster, Vol. I (page 155)

• Literature/Schematics (3)
• TSF Antique 1921 à 1927 (page 30, figure 25)

• Author
• Model page created by John Koster. See "Data change" for further contributors.
