- Country
- France
- Manufacturer / Brand
- Ducretet (-Thomson; avant: Fernand Ducretet et Ernest Roger etc.); Paris
- Year
- 1939
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 62667
-
- alternative name: SED
Copyright Pierre Dessapt 2000.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Main principle
- Superhet with RF-stage; ZF/IF 450 or 472 kHz; 3 AF stage(s)
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 100; 120; 140; 160; 220; 240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 28 cm = 11 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: C 980 - Ducretet -Thomson; avant:
- Shape
- Tablemodel with Push Buttons.
- Notes
-
3 gammes d'ondes: PO 195 - 561 m, GO 970 - 2000 m, OC 18,1 - 52,2 m. Accord automatique par 8 boutons poussoirs.
Existe aussi en version pour 25 périodes.
Les données sont contradictoires: schématèque no. 367 mentionne une impédance de la bobine du haut-parleur de 2,5 ohms et une FI de 472 kHz. No. 570 mentionne une impédance de 5,5 ohms pour la première version et 2,5 pour la deuxième, et une FI de 450 kHz pour les deux.
- External source of data
- Serge Laffont/Martin Renoth
- Literature/Schematics (1)

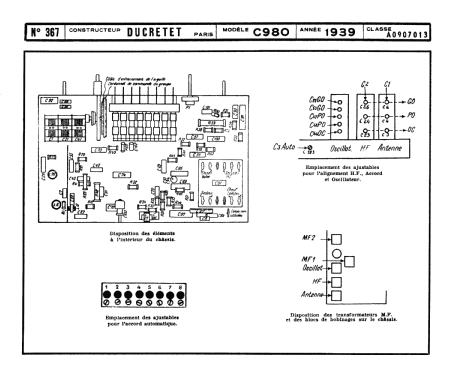

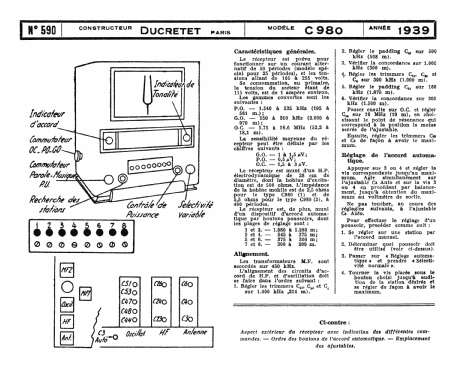

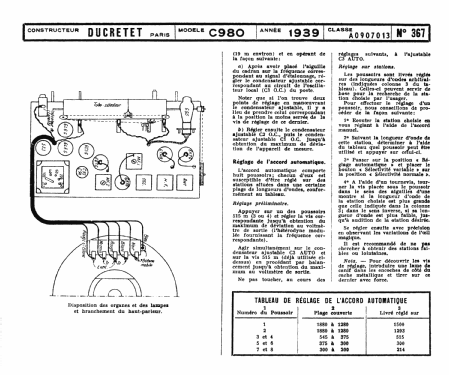

- Schémathèque Toute la Radio (STR) (No. 367, 590)
- Literature/Schematics (2)
- Le grand livre de la TSF (Doctsf Ref 573)
- Literature/Schematics (3)
- Le Guide du Collectionneur TSF Biraud/Foster, Vol. I (page 167)
