DT193 (3-7T9)

Ducretet (-Thomson; avant: Fernand Ducretet et Ernest Roger etc.); Paris

Data
Forum
Pictures
Collections

  • Year
  • 1970 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 354002
    • alternative name: SED

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 480 kHz
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Dry Batteries / 2 x 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: DT193 - Ducretet -Thomson; avant:
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 220 x 120 x 60 mm / 8.7 x 4.7 x 2.4 inch
  • Notes

  • Plusieurs radios similaires d'autre producteurs en France. Voir par example Pathé-Marconi VSM139 et les modèles Continental Edison TR1084, TR2084, TR4084 et TR5084.

  • Author
  • Model page created by Bruce Cohen. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Ducretet -Thomson;: DT193

Threads: 1 | Posts: 1

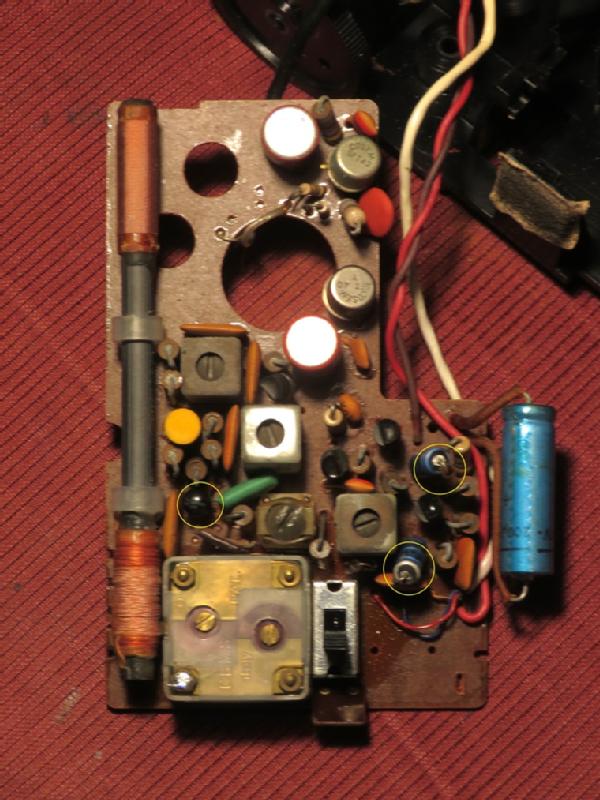

Ein Vorbesitzer hat den Batteriehalter entfernt. Dazu hat er ein Loch in die Seite gebohrt, wohl um ein Stromkabel durchzuführen. Ebenfalls eingerichtet hat er eine Buchse für eine Aussenantenne, das Signal geht direkt auf den Drehkondensator. Ich entferne die Zusätze.

Das Radio bekommt Strom, Stromverbrauch gut. Der Verstärker läuft. Es gibt aber keine Oszillation. Das nach T1 eingespeiste HF-Signal geht glatt durch die ganze Kette, aus dem Lautsprecher piepst es. T1 ist kaputt. – Hat die wilde Aussenantenne ihn ins Jenseits geschickt?

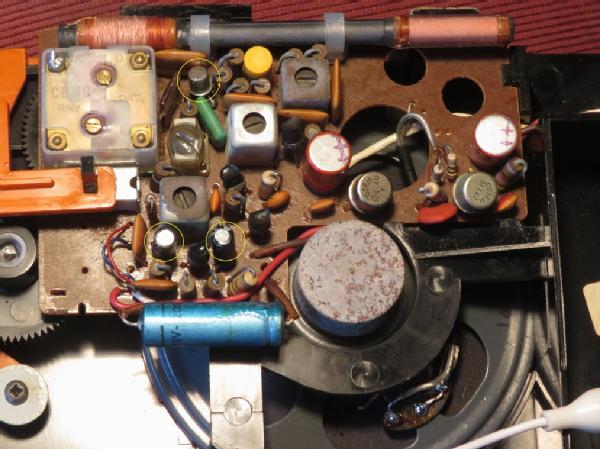

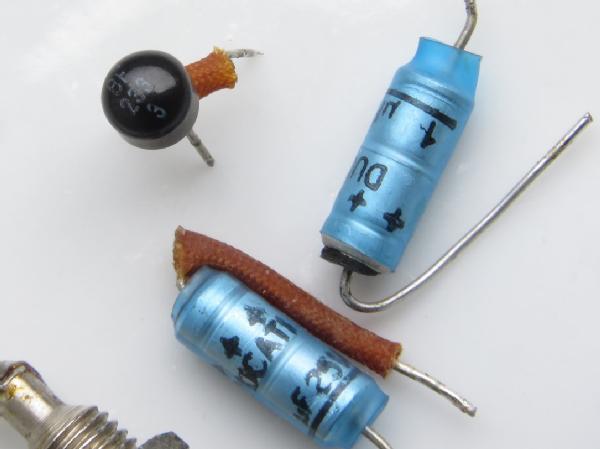

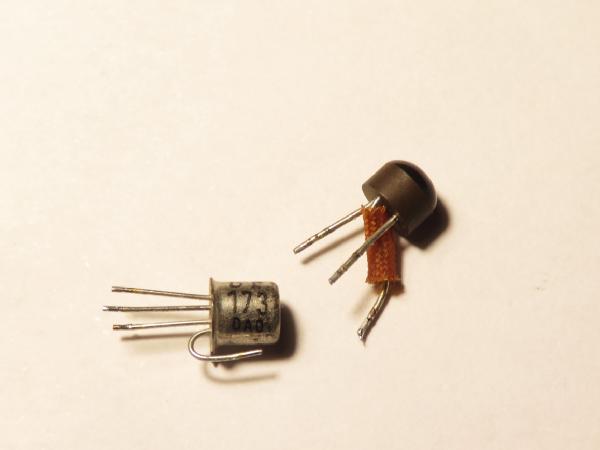

Einen BF233 findet sich hier nicht, aber ein UHF-Transistor BF173 schwirrt herum. Seine Beine sind etwas kurz; ich verlängere eines, verbiege alles, bis das richtige Bein im richtigen Loch verschwindet. Jetzt oszilliert es, das Radio läuft. Der Ton ist etwas dünn. Die beiden Zwerg-Elkos von Ducati – C10 und C13 -  werden ersetzt. Jetzt ist der Empfang gut, der Ton satt.

Bei der Reinigung fällt das Skalenglas heraus. Ist es nur eingepresst gewesen? Es wird so verleimt, dass es die nächsten fünfzig Jahre gewiss an seinem Ort bleiben wird.Zum Schluss bekommt das Radio einen neuen Batteriehalter für 6 AA-Batterien. Es ist also jetzt wieder mobil.

Es ist so mobil, wie es sich für so ein Radio gehört. Schon spielt es, das kleine Schätzchen, freudig für mich auf, im Wohnzimmer, in der Küche, im Bad. Es kann zwei Wellen: Langwelle und Mittelwelle!

Der Radioreparateur, er ist recht zufrieden mit dem kleinen wohlklingenden Ding.



Bruce Cohen, 05.Apr.24
