• Pays
• Etats-Unis

• Fabricant / Marque
• DuMont Labs, Allen B., Inc.

• Année
• 1956 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 292447

• • alternative name: Dumont Television & Radio

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6BK7A 6X8 6CB6 6CB6 6CB6 6AL5 6BK5 6AU6 6T8 6AQ5 6BE6 12AU7 12BH7 12AU7 6BQ6GT 6AX4GT 1B3GT 5U4G 5U4G 21AUP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Cabot Ch= RA-350 - DuMont Labs, Allen B., Inc.

• Forme
• Modèle de table générique

• Remarques

• Dumont model Cabot is a 21" b/w TV with US standard VHF tuner 89013751 or 89013553, chassis RA-350 and picture tube 21AUP4A.

• Schémathèque (1)

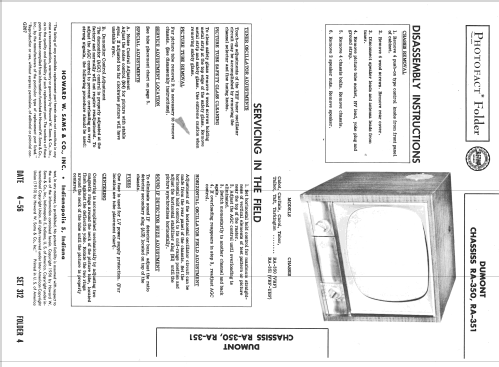

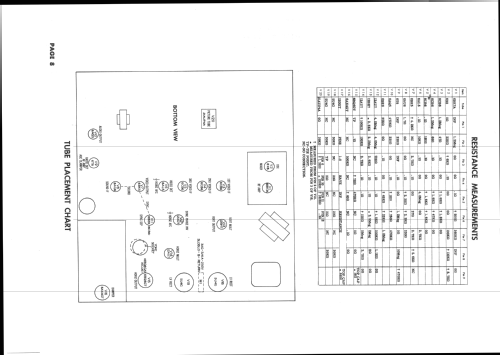

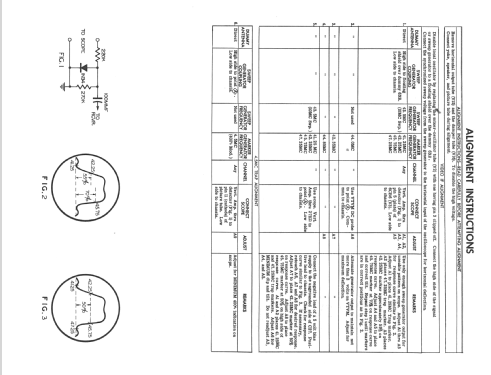

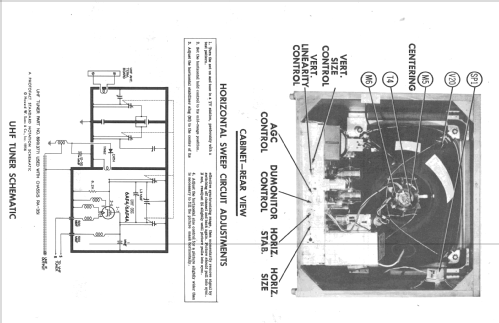

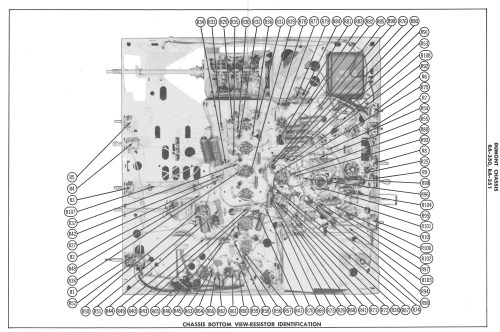

• Photofact Folder, Howard W. SAMS (Set 312 Folder 4 Dated 4-56)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
