Mansfield RA-108A

• País
• Estados Unidos

• Fabricante / Marca
• DuMont Labs, Allen B., Inc.

• Año
• 1949

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 169547

• • alternative name: Dumont Television & Radio

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 35

• Válvulas
• 6J6 6AK5 6AB4 6AG5 6AG5 6AG5 6AL5 6BA6 12AU7 6AG7 15DP4 6AU6 6AU6 6AU6 6AL5 6AL7GT 6AT6 6V6GT 6AU6 6AL5 6AG5 6SN7GT 6SN7GT 6AL5 6AC7 6K6GT 12AU7 6BG6G 1B3GT 1B3GT 5V4G 6X4 6X4 5U4G 5U4G

• Principio principal
• Superheterodino en general

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 12 inch = 30.5 cm

• Potencia de salida
• 2.5 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Mansfield RA-108A - DuMont Labs, Allen B., Inc.

• Forma
• Consola en general

• Anotaciones

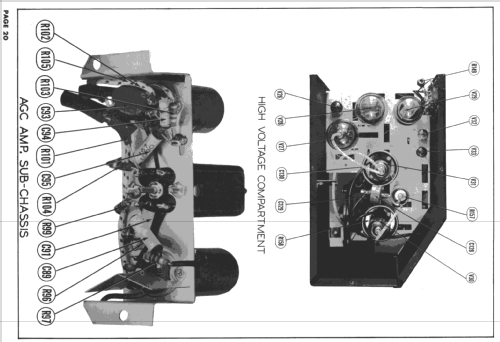

• The DuMont RA-108 family of 19-inch round CRT TV receivers (or "Telesets" as DuMont called them) have a continuous tuning Mallory-Ware Inductuner (called an "Inputuner" by DuMont) using a triple roller inductor which covers the VHF low, FM, and VHF high bands in one band from 44-216 MHz. A 6AL7GT tuning eye is also provided. The chassis has main unit and a subchassis for HV flyback power supply with voltage doubler.

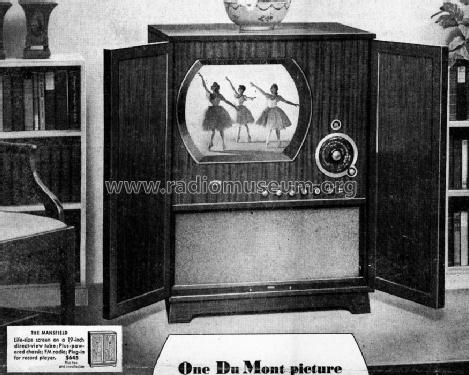

  There are two models in the family. The RA-108A Bradford is a TV/FM/AM/phono mahogany console. The RA-108A Mansfield is a TV/FM console. Both were introduced in 1949.

• Procedencia de los datos
• Photofact Folder, Howard W. SAMS

• Referencia esquema
• Photofact Folder, Howard W. SAMS

• Documentación / Esquemas (1)

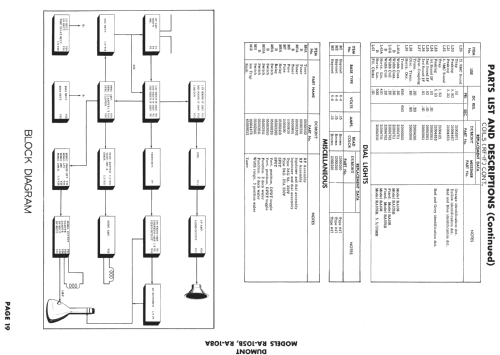

• SAMS set 95 folder 3, Rider TV vol. 4 page 5

• Autor
• Modelo creado por Thomas Albrecht. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 303 modelos, 158 con imágenes y 245 con esquemas.
