Ch= RA-381
DuMont Labs, Allen B., Inc.
- Land
- USA
- Hersteller / Marke
- DuMont Labs, Allen B., Inc.
- Jahr
- 1956 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 268842
-
- anderer Name: Dumont Television & Radio

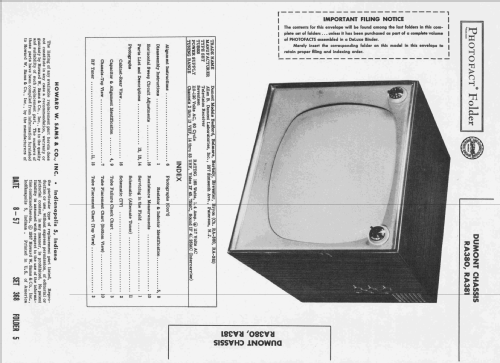

Picture from service manual.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 18
- Röhren
- 6AF4A or 6AF4 6BK7A 6AT8 6CB6 6CB6 6AU8 6AU8 6BN6 6AQ5 12B4 or 12B4A 6CS6 6AL5 6SN7GT or 6SN7GTB 6CU6 6AX4GT or 6AX4GTA 1B3GT 5U4GB 17AVP4 or 21ATP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- VHF/UHF (siehe Bemerkungen)
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: Ch= RA-381 - DuMont Labs, Allen B., Inc.
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Bemerkung
-
Dumont Chassis RA381 is a 21or 17" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with VHF-tuner 89014064 or 89014063, UHF- tuner 89014081 and picture tube 21ATP4A or 17AVP4A.
- Literaturnachweis
- Photofact Folder, Howard W. SAMS (Set 346 Folder 22-S dated 2-57)
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 368 Folder 5 dated 8-57)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
- Weitere Modelle
-
Hier finden Sie 302 Modelle, davon 158 mit Bildern und 245 mit Schaltbildern.
Alle gelisteten Radios usw. von DuMont Labs, Allen B., Inc.
