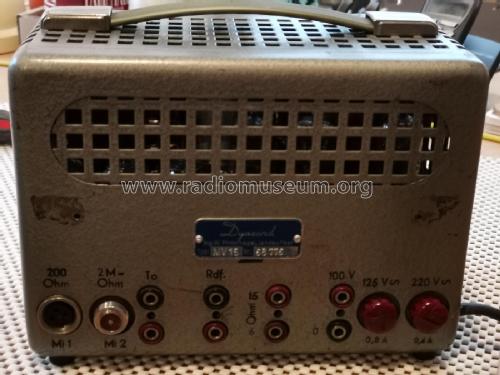

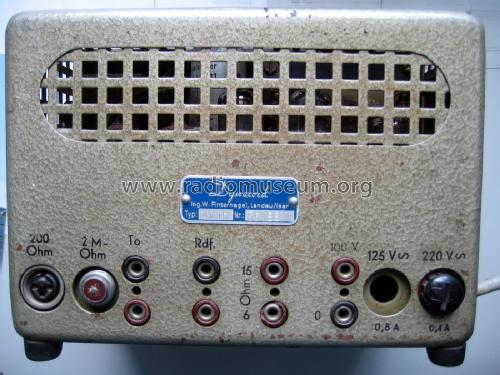

Mischverstärker MV15 1. Version

Dynacord (W. Pinternagel); Straubing

Data
Forum
Pictures
Collections

  • Year
  • 1955
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 272361

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 125; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 10 W (15 W max.)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Mischverstärker MV15 [1. Version] - Dynacord W. Pinternagel;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 210 x 150 x 115 mm / 8.3 x 5.9 x 4.5 inch
  • Notes

  • Mischverstärker, 4 Eingänge, davon 2 Mikrofoneingänge hoch- und niederohmig 200 Ω. Frequenzgang 10 Hz bis 30 kHz. Ausgangsleistung 10 W bei Klirrfaktor ≤ 2%. Ausgangsimpedanzen 6 Ω und 25 Ω, zusätzlich 100 V Ausgang.

    Siehe auch 2. Version des MV15 mit geänderter Schaltung und Röhrenbestückung.

  • Author
  • Model page created by Trev Levick. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Mischverstärker is part of the collections of the following members.

 Forum

Forum contributions about this model: Dynacord W.: Mischverstärker MV15

Threads: 1 | Posts: 2

Erst mal danke an die Hochlader!

Leider sind die beiden Schaltbilder *nicht* von der 1. Version des MV15, erkennt man
am Datum im Schaltbild  es wurde 1959 gezeichnet. Die beiden
Schaltbilder beim Modell sind leider von der 2. Version (auch hier im
Radiomuseum). Ich besitze Version 1 und 2 dieses Verstärkers und die Schaltungen
weichen erheblich voneinander ab!

Ich setze wieder auf 'Schaltbild gesucht'..

Trevor

Trev Levick, 11.Feb.23

Weitere Posts (2) zu diesem Thema.
