Mischverstärker MV15 1. Version

Dynacord (W. Pinternagel); Straubing

Données
Forum
Images
Collections

  • Année
  • 1955
  • Catégorie
  • Amplificateur BF ou mélangeur BF
  • Radiomuseum.org ID
  • 272361

 Spécifications techniques

  • No. de tubes
  • 6
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 125; 220 Volt
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Puissance de sortie
  • 10 W (15 W max.)
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Mischverstärker MV15 [1. Version] - Dynacord W. Pinternagel;
  • Forme
  • Modèle de table générique
  • Dimensions (LHP)
  • 210 x 150 x 115 mm / 8.3 x 5.9 x 4.5 inch
  • Remarques

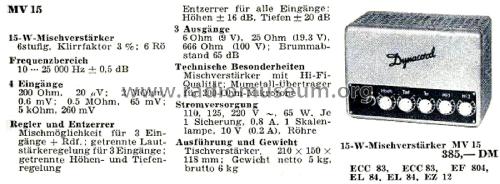

  • Mischverstärker, 4 Eingänge, davon 2 Mikrofoneingänge hoch- und niederohmig 200 Ω. Frequenzgang 10 Hz bis 30 kHz. Ausgangsleistung 10 W bei Klirrfaktor ≤ 2%. Ausgangsimpedanzen 6 Ω und 25 Ω, zusätzlich 100 V Ausgang.

    Siehe auch 2. Version des MV15 mit geänderter Schaltung und Röhrenbestückung.

  • Auteur
  • Modèle crée par Trev Levick. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Mischverstärker fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Dynacord W.: Mischverstärker MV15

Discussions: 1 | Publications: 2

Erst mal danke an die Hochlader!

Leider sind die beiden Schaltbilder *nicht* von der 1. Version des MV15, erkennt man
am Datum im Schaltbild  es wurde 1959 gezeichnet. Die beiden
Schaltbilder beim Modell sind leider von der 2. Version (auch hier im
Radiomuseum). Ich besitze Version 1 und 2 dieses Verstärkers und die Schaltungen
weichen erheblich voneinander ab!

Ich setze wieder auf 'Schaltbild gesucht'..

Trevor

Trev Levick, 11.Feb.23
