- País
- Alemania
- Fabricante / Marca
- EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
- Año
- 1949/1950
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 14237

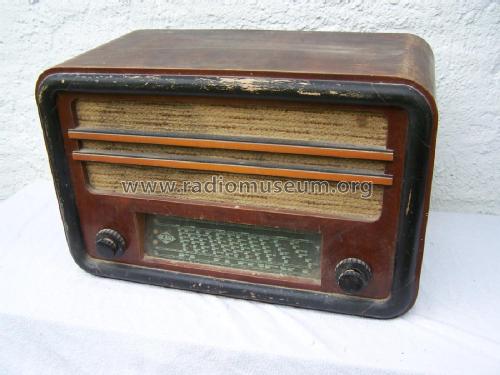

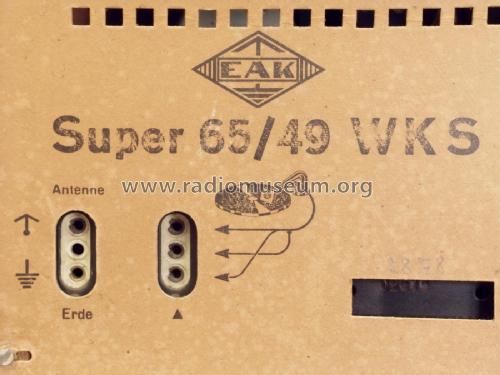

Bild aus ebay

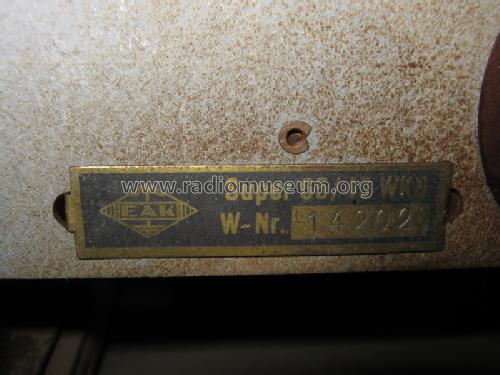

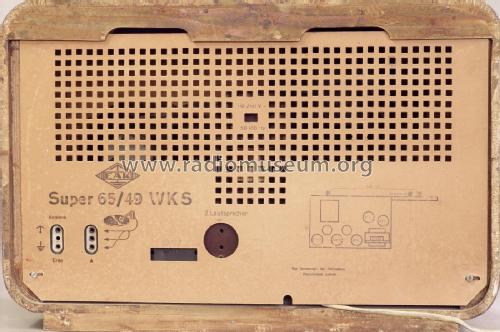

Bild aus ebay

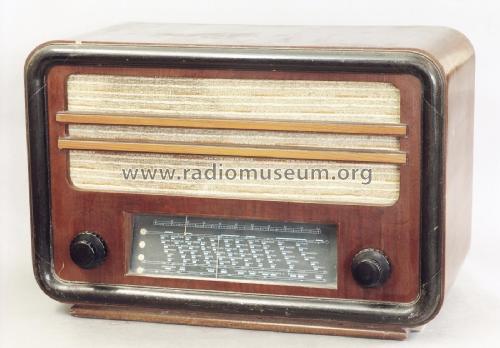

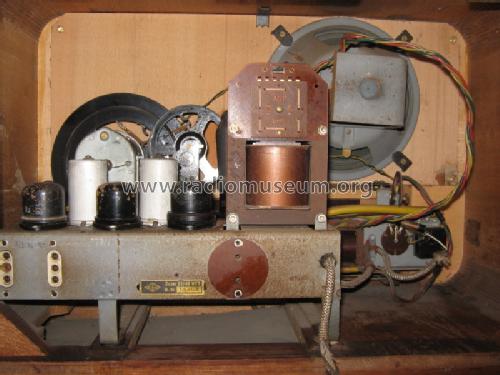

Sammlung Rolf Pfüller
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Principio principal
- Superheterodino en general; ZF/IF 468 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM, OL y OC
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110-250 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 65/49WKS - EAK, Elektro-Apparatefabrik
- Forma
- Sobremesa apaisado (tamaño grande).
- Anotaciones
-
Achtung: Schaltbild in Lange/Nowisch Band 2, S. 224 zeigt EL12 als Endröhre. EL11 ist richtig!
- Precio durante el primer año
- 450.00 DM
- Ext. procedencia de los datos
- E. Erb 3-907007-36-0
- Procedencia de los datos
- Radiokatalog Band 2, Ernst Erb
- Mencionado en
- Funk-Technik (FT) (6/1950, S. 185, 186 / Daten, Schema)
- Documentación / Esquemas (1)
- Lange / Nowisch, "Empfängerschaltungen der Radioindustrie" (B.2, S.224 (EL12 ist falsch, EL11 richtig))
- Otros modelos
-
Donde encontrará 33 modelos, 30 con imágenes y 26 con esquemas.
Ir al listado general de EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: EAK, Elektro-: 65/49WKS
Hilos: 1 | Mensajes: 2
Einen herzlichen Gruß!
Beim Durchsehen der Beiträge zum EAK 65/49WKS fiel mir eine Besonderheit auf.
Das Gerät ist meines Wissens mit einer EL11 ausgestattet und nicht - wie hier angegeben - mit der EL12.
Zur Zeit restauriere ich ein solches Gerät, das in einem ehemals hochwasserüberfluteten Kohlenkeller stand. Ich hoffe sehr, dass ich es weitestgehend originalgetreu wiederherstellen kann. Leider ist das gesamte Furnier herunter und die Skale müßte neu gemacht werden.

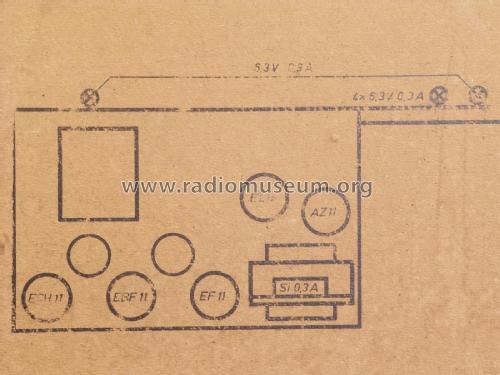

Aber die Röhrenbestückung war noch drin und der originale Geräteplan innerhalb der Rückwand gut erhalten.
Daher meine Frage, ob es neben der Vorversion mit A-Röhren und Topf-Sockel auch bei der Stahlröhrenbestückung Modifikationen gab, oder ob das hier auf der rm.org-Seite nur ein Fehler ist.
Hagen Grob, 19.May.18
