"Zwergsuper" Super 64/50GWHS

EAK, Elektro-Apparatefabrik Köppelsdorf, ex AEG (Sonneberg)

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 14240

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • AC/DC-set / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: "Zwergsuper" Super 64/50GWHS - EAK, Elektro-Apparatefabrik
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 315 x 215 x 120 mm / 12.4 x 8.5 x 4.7 inch
  • Notes

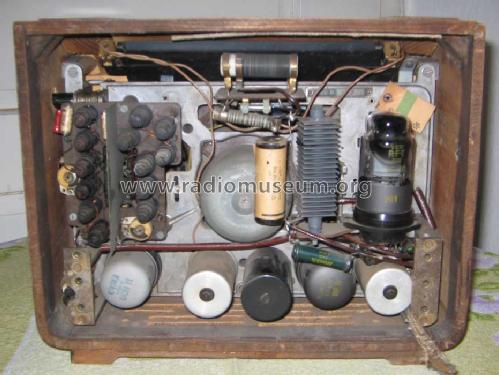

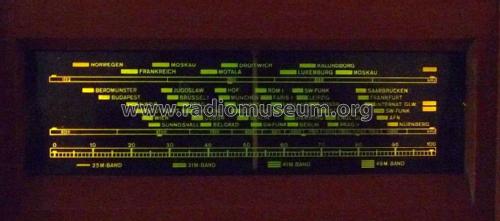

  • L-Abstimmung; 4× KW (25m-, 31m-, 41m-, 49m-Band). Nur am Anfang mit UCL11, später mit UEL51 und erweiterter Siebkette mit 2× R und 3× C. Wurfantenne. - Das Chassis und die Schaltbilder tragen die Bezeichnung 64/50GWS oder 64/50GWS dyn. Je nach Gehäuse heißt das komplette Modell 64/50GWPS, auf der Rückwand aber nur 64/50GWP (P=Pressstoff), oder 64/50GWHS (Holz).
  • Net weight (2.2 lb = 1 kg)
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Price in first year of sale
  • 237.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch
  • Picture reference
  • Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

 Collections | Museums | Literature

Collections

The model "Zwergsuper" Super is part of the collections of the following members.

 Forum

Forum contributions about this model: EAK, Elektro-: "Zwergsuper" Super 64/50GWHS

Threads: 5 | Posts: 7

Werte Sammlerkollegen,

habe ein Problem mit o.g. Zwergsuper. Nach der Restauration funktionieren MW und LW einwandfrei.Leider aber die Kurzwellen nicht. Bei keinem der 4 Kurzwellenbereiche schwingt der Oszillator.Was habe ich bisher gemacht: Gitterkondensator getauscht, Gitterableitwiderstand überprüft, Verkürzer ausgetauscht. Natürlich auch die UCH 11 probehalber ausgetauscht.                                 Nun ist der Wellenschalter im Schaltplan, sagen wir mal, etwas eigenwillig gezeichnet. Was wird bei diesem dicken Strich von Wellenschalter überhaupt umgeschaltet?  Die schwarzen Punkte gehen an die Spulen und dann?                                                                                                                     Leider kommt man im Gerät auch nur sehr schlecht an den Wellenschalter heran.

Würde mich über ein paar hilfreiche Denkanstöße sehr freuen.



MfG

Mario Böhme



Mario Böhme, 09.Jun.13

Weitere Posts (1) zu diesem Thema.

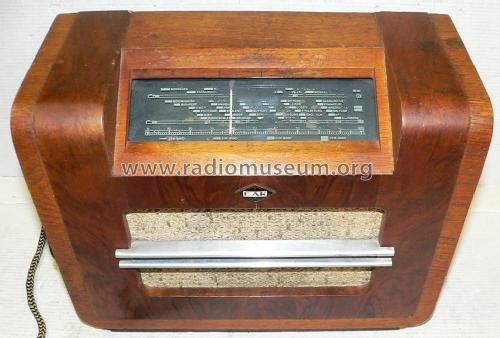

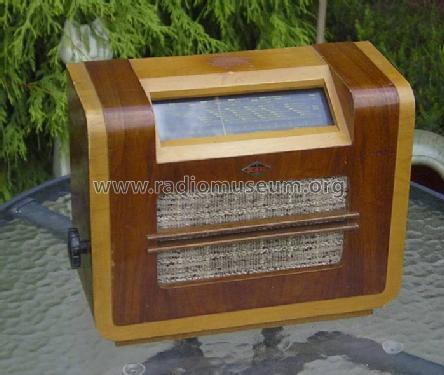

Der EAK Zwergsuper hat zwei Leisten vor dem Lautsprecherstoff. Ich sehe hier im Modellarchiv zwei Varianten davon: Metalleisten und Holzleisten. Welche Version ist Original oder gab es beide ? Viele Grüße und vielen Dank im voraus, Jürgen Putzger

Jürgen Putzger, 16.Oct.11

Weitere Posts (2) zu diesem Thema.

Der Selengleichrichter ist im Schalbild falsch herum abgebildet.

Michael Hahn, 13.Aug.11

Weitere Posts (2) zu diesem Thema.

Hallo liebe RM- Gemeinde.

Bei der Instandsetzung eines Zwergsupers EAK 64/50 stellte sich ein nicht erwarteter Fehler als Ursache für eine verzerrte Wiedergabe bei größerer Lautstärke heraus. Die Messung der negativen Gittervorspannung am L- System der Röhre UEL51 ergab Minus 1 Volt statt der notwendigen Minus 7 Volt. Ein versuchsweiser Ersatz der Endröhre brachte das gleiche Ergebnis. Eine Messung des Widerstandes 150 Ohm in der Minusleitung der Anodenspannungsvergorgung ergab etwa 20 Ohm. Kondensatoren, die einen Kurzschluß haben könnten, gibt es hier nicht. Als Ursache stellte sich ein Schluß zwischen Faden und Kathode der Röhre UBF11 heraus. Damit lag ein Teil des Heizfadens parallel zu dem Widerstand 150 Ohm und verschob den Arbeitspunkt der Endröhre. Nach einem Röhrenwechsel waren die Verhältnisse am Gitter der Endstufe wieder in Ordnung.

MfG. Wolfgang

Wolfgang MICHAEL, 17.Aug.08

Weitere Posts (1) zu diesem Thema.

Anlässlich der Instandsetzung eines EAK 64/50GWHS habe ich ein Video erstellt und bei youtube hochgeladen: EAK 64/50GWHS

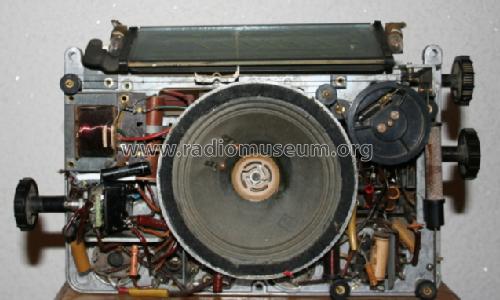

Zu sehen gibt es den Abstimmvorgang mehrerer Sender über alle Wellenbereiche am ausgebauten Chassis. Die Abstimmung erfolgt sichtbar über zwei verschiebbare Spulenkerne.
Einige Spinnen verloren bei der Wiederbelung des Scheunenfundes allerdings ihre Heimat...

Dirk Meyer, 17.Jun.08

Weitere Posts (1) zu diesem Thema.
