MK-3332 Studio
Eben, Franz, Dipl.-Ing.; Dachau
- País
- Alemania
- Fabricante / Marca
- Eben, Franz, Dipl.-Ing.; Dachau
- Año
- 1961–1964
- Categoría
- Registrador o reproductor de sonido o visual
- Radiomuseum.org ID
- 75858
Gerät nicht mehr in meinem Besitz.
Gerät nicht mehr in meinem Besitz.
Gerät nicht mehr in meinem Besitz.
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Numero de transistores
- 1
- Principio principal
- Amplificador de Audio
- Gama de ondas
- - no hay
- Especialidades
- Grabadora de cinta
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 125; 220 Volt
- Altavoz
- Altavoz elíptico de imán permanente.
- Potencia de salida
- 5 W (undistorted)
- Material
- Cuero/Tela/ Plástico sobre otros materiales
- de Radiomuseum.org
- Modelo: MK-3332 Studio - Eben, Franz, Dipl.-Ing.;
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 375 x 210 x 380 mm / 14.8 x 8.3 x 15 inch
- Anotaciones
-
Bandgeschwindigkeiten: 4,75, 9,5 und 19 cm/sek., Hinterbandkontrolle, Drei Motoren (2x Wickelmotor, 1x Tonmotor, alle kollektorlos), Geschwindigkeits-Umschaltung über Stufenachse/Gummirad, Mischregler für PU auf Radio/Mikrofon, drei Köpfe (Aufnahme-, Wiedergabe-, Löschkopf). Kompensationsspule gegen Brummeinstreuung bei Wiedergabe.
Siehe auch Quelle Modell Studio MK3332.
- Peso neto
- 16 kg / 35 lb 3.9 oz (35.242 lb)
- Procedencia de los datos
- Radiokatalog Band 2, Ernst Erb
- Mencionado en

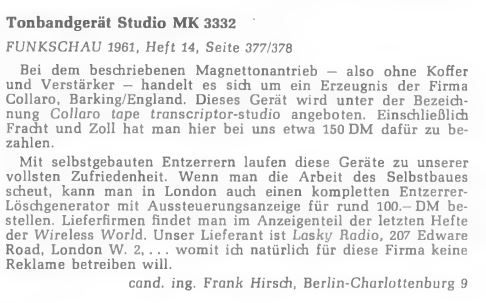

- Funkschau (13/1961 S. 377, 378, Gerätevorstellung)
| Mode d'emploi MK3332. | 748 KB |
- Documentos sobre este modelo
- Autor
- Modelo creado por Michael Schott. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 8 modelos, 6 con imágenes y 6 con esquemas.
Ir al listado general de Eben, Franz, Dipl.-Ing.; Dachau
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Eben, Franz, Dipl.-: MK-3332 Studio
Hilos: 1 | Mensajes: 28
Hallo zusammen,
ich habe bei ebay ein Riesenteil von Tonbandgerät ersteigert, über das ich einfach keine Daten finden kann. Wer kennt dieses Gerät, den Hersteller, etc., und kann mir Angaben machen, die mir weiterhelfen? Technische Unterlagen wären besonders wichtig.
Name: MK 3332 Studio
Hersteller: Dipl.-Ing. Eben, Dachau
3 Motoren (2x Wickelmotor, 1x Tonmotor, alle kollektorlos)
3 Köpfe ( 2x A/W, 1x Löschkopf)
Röhren: 3x ECC83, ECC85, ELL80, EM84
Transistor: 1x TF85r, Selengleichrichter
3 Bandgeschwindigkeiten: 4,75 , 9,50 und 19 cm/sec.
Vermutlich Hinterbandkontrolle möglich, Gewicht ca. 16 Kg
Baujahr: 1961
Das sind mal die mir bekannten Daten. Wäre schön, wenn mir jemand mit Informationen, oder Unterlagen/Quellen weiterhelfen kann. Recht herzlichen Dank an alle im voraus!
Michael
ich habe bei ebay ein Riesenteil von Tonbandgerät ersteigert, über das ich einfach keine Daten finden kann. Wer kennt dieses Gerät, den Hersteller, etc., und kann mir Angaben machen, die mir weiterhelfen? Technische Unterlagen wären besonders wichtig.
Name: MK 3332 Studio
Hersteller: Dipl.-Ing. Eben, Dachau
3 Motoren (2x Wickelmotor, 1x Tonmotor, alle kollektorlos)
3 Köpfe ( 2x A/W, 1x Löschkopf)
Röhren: 3x ECC83, ECC85, ELL80, EM84
Transistor: 1x TF85r, Selengleichrichter
3 Bandgeschwindigkeiten: 4,75 , 9,50 und 19 cm/sec.
Vermutlich Hinterbandkontrolle möglich, Gewicht ca. 16 Kg
Baujahr: 1961
Das sind mal die mir bekannten Daten. Wäre schön, wenn mir jemand mit Informationen, oder Unterlagen/Quellen weiterhelfen kann. Recht herzlichen Dank an alle im voraus!
Michael
Anexos
- MK 3332 Studio (34 KB)
Michael Schott, 21.Jan.05
