950 Resistance Capacitance Bridge Comparator

• País
• Estados Unidos

• Fabricante / Marca
• EICO (Electronic Instrument Co.Inc.) Brooklyn

• Año
• 1956

• Categoría
• Aparato de medida y servicio (Equipo de laboratorio).

• Radiomuseum.org ID
• 99459

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 2

• Válvulas
• 1629 6X5

• Gama de ondas
• - no hay

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt

• Altavoz
• - - No hay salida de sonido.

• Material
• Metálico

• de Radiomuseum.org
• Modelo: 950 Resistance Capacitance Bridge Comparator - EICO Electronic Instrument Co.

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Ancho, altura, profundidad
• 10 x 8 x 4.75 inch / 254 x 203 x 121 mm

• Anotaciones

• Resistor & Capacitor Bridge / Comparator

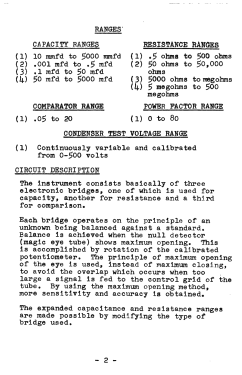

  Ranges

  • Resistance (4 Ranges):  0.5 Ohms to 500 M Ohms
  • Capacitance (4 Ranges): 10 pF (pico Farad) to 5000 μF (micro Farad)
  • Paper/Mica test
  • Electrolytic test
  • Comparison (Comparator)

  The 1629 "magic" eye indicates bridge balance. Either the internal "pot" and calibrated scale can be used or an external referance part (Comparator Mode).

  Unlike a modern handheld DMM tester up to 500V can be applied to the capacitor under test.

• Precio durante el primer año
• 20.00 $

• Documentación / Esquemas (1)
• Allied Radio Catalog Nº 150, 1956

• Documentación / Esquemas (2)
• Radio-TV Experimenter Fall 1962 pages 148-150

• Documentos sobre este modelo

• Autor
• Modelo creado por Vitor Oliveira. Ver en "Modificar Ficha" los participantes posteriores.
