Valentine PT426

Ekco, E.K.Cole Ltd.; Southend-on-Sea

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1964 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 174062

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 7
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 470 kHz; 3 NF-Stufe(n)
  • Anzahl Kreise
  • 5 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle (LW+MW).
  • Betriebsart / Volt
  • Trockenbatterien / PP9: 9 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • von Radiomuseum.org
  • Modell: Valentine PT426 - Ekco, E.K.Cole Ltd.; Southend-
  • Bemerkung

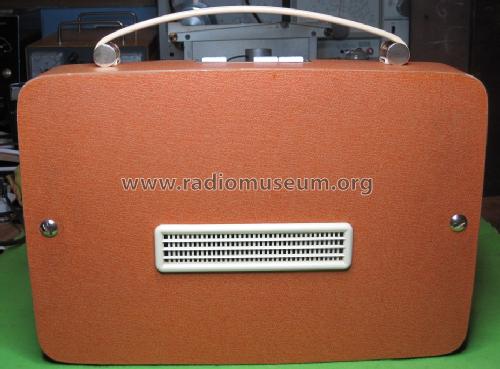

  • A battery powered portable seven transistor radio covering MW (200-500 metres) and LW (1200-2000 metres). Press buttons for waveband selection, tone and off. Elliptical loudspeaker 7 x 3⅝ inches. Sockets for external aerial and tape recorder.

    The chassis is similar to that in the Ekco PT426/L Valentine model which has a "LUX" press button preset to Radio Luxembourg and also the Ekco MBT425 "Varsity" model which is a mains/battery set. The chassis is the same as that in the Ferranti PT1102 "Escort" and the PYE 1355 models.

  • Schaltungsnachweis
  • Radio and TV Servicing books (R&TVS) book
  • Literatur/Schema (1)

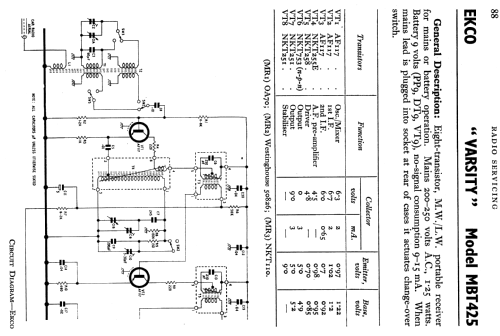

  • -- Schematic
  • Literatur/Schema (2)
  • - - Manufacturers Literature (Service Sheet for the Ekco PT426 Valentine and Ferranti PT1102 Escort)
  • Autor
  • Modellseite von Keith Staines angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
