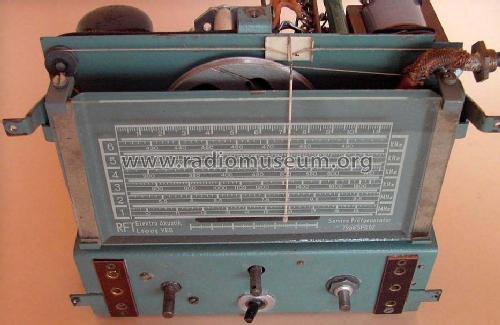

Service Prüfgenerator SPG 02

Elektrogerätebau Leipzig, VEB; EGB / Elektroakustik Leipzig, VEB; EAL; (Ostd.)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1948–1950 ?
  • Categoría
  • Aparato de medida y servicio (Equipo de laboratorio).
  • Radiomuseum.org ID
  • 170619
    • Brand: EGB

 Especificaciones técnicas

  • Numero de valvulas
  • 1
  • Gama de ondas
  • Bandas de recepción puestas en notas.
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110; 115; 220 Volt
  • Altavoz
  • - - No hay salida de sonido.
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: Service Prüfgenerator SPG 02 - Elektrogerätebau Leipzig, VEB;
  • Forma
  • Chasis (tambien de autoradio)
  • Ancho, altura, profundidad
  • 200 x 180 x 110 mm / 7.9 x 7.1 x 4.3 inch
  • Anotaciones

  • Frequenzbereich: 100 kHz-20 MHz in 6 Bereichen.
    AM-Modulation intern mit 50 Hz durch Verwendung einer Anodenspannung ohne Gleichrichtung, quasi als Anodenmodulation.
    HF-Ausgangsspannung kontinuierlich einstellbar über 10 kΩ-Poti.
    Zwei HF-Ausgänge:    1:1 und 1:10

    An den Eingängen 4 Ω bzw. 6 kΩ wird das NF-Signal vom Prüfling (Radio) nieder- oder hochohmig  eingespeist und über einen Übertrager  von der Glimmsäule  angezeigt. Somit hat man Prüfgenerator und VU-Meter in einem.
    Für Einbau in Gestell oder Messkoffer vorgesehen.

  • Peso neto
  • 2.750 kg / 6 lb 0.9 oz (6.057 lb)
  • Procedencia de los datos
  • - - Data from my own collection
  • Autor
  • Modelo creado por Günter Freistedt. Ver en "Modificar Ficha" los participantes posteriores.
