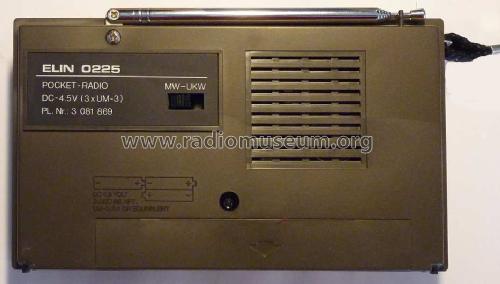

0225

Elin AG für elektrische Industrie; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1985/1986
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 129559

 Technical Specifications

  • Number of Transistors
  • 2
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 3 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 0.18 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: 0225 - Elin AG für elektrische
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 158 x 92 x 38 mm / 6.2 x 3.6 x 1.5 inch
  • Net weight (2.2 lb = 1 kg)
  • 0.3 kg / 0 lb 10.6 oz (0.661 lb)
  • Source of data
  • -- Original prospect or advert
  • Author
  • Model page created by Hannes Wurnitsch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Elin AG für: 0225

Threads: 1 | Posts: 1

Das Gerät hat 2 Transistoren "9018" im UKW-Frontend, also die klassische Variante, wie z.B. auch im B1X42A. Bei höherer Antennen-EMK, so etwa ab 20 mVeff treten sogenannte Repeatspots auf. Das sind Mehrempfangs/Pseudoempfangsergebnisse, die z.B. doppelten Hub, also +6 bB Audiooutput liefern. Nach Grad der Intermodulation treten auch Mischmodulationen auf. Oder die Sender sind auch an anderer Stelle der Skala empfangbar.

Der restliche Schaltungsentwurf ist mit einem einzigen IC, Type TDA 1083 realisiert. Die div. Filter sind von Toko.

Dieser IC ist in RMorg schon erfasst und es existiert dort auch ein Applikationsschaltbild. Bei 4,5 V Speisespannung kann man mit ca. 200 mW Output bei dtot = 10 % mit dem verwendeten 8 Ohm Lautsprecher rechnen.

Zur Indikation des Empfangsbereiches sind in der Front noch 2 Leds vorhanden.



Rudolf Drabek, 02.Jul.14
