Kofferverstärker R4809
ELMUG, Elektromechanik und Gerätebau Günther & Co., Hartmannsdorf
- Country
- Germany
- Manufacturer / Brand
- ELMUG, Elektromechanik und Gerätebau Günther & Co., Hartmannsdorf
- Year
- 1950 ?
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 96322
-
- Brand: RF, VEB (K) Elektroakustik
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Number of Transistors
- Semiconductors
- Selengleichrichter
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 200; 220; 240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Wooden case
- from Radiomuseum.org
- Model: Kofferverstärker R4809 - ELMUG, Elektromechanik und Ger
- Shape
- Tablemodel, Box - most often with Lid (NOT slant panel).
- Dimensions (WHD)
- 580 x 310 x 325 mm / 22.8 x 12.2 x 12.8 inch
- Notes
-
Transportabler 25-W-Röhrenverstärker, Deckel in Form einer Klappe, die die Front und die Belüftung (oben) für den Transport verschließt (Koffer). Auch als Chassis 4809 zum Einbau geliefert.
Überblendregler, Eingänge: Rundfunk, Plattenspieler, Mikrofon.

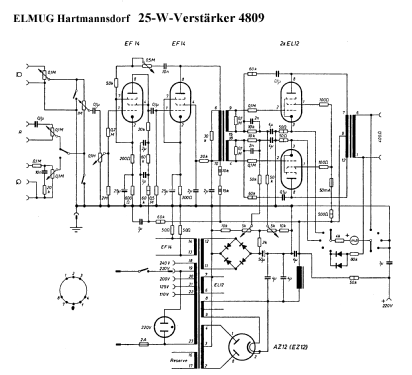

Ausgang: 400 Ω. Auch mit EZ12 statt AZ12 ausgeliefert (s. Schaltbild).
- Circuit diagram reference
- Lange Schaltungen der Funkindustrie, Buch 3
- Literature/Schematics (1)
- -- Schematic
- Author
- Model page created by Berthold Grenz. See "Data change" for further contributors.
