• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Emerson Radio & Phonograph Corp.; New York, NY

• Anno
• 1947/1948

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 38586

• • alternative name: Emerson Television

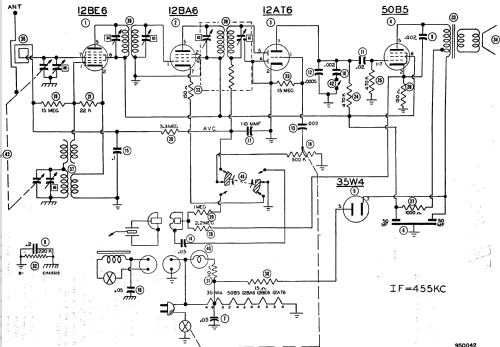

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12BE6 12BA6 12AT6 50B5 35W4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Particolarità
• Cambiadischi

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 105-125 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 546 Ch= 120049 - Emerson Radio & Phonograph

• Forma
• Soprammobile a cassapanca o cassetta, solitamente con coperchio (NON a leggio)

• Annotazioni

• BC (540-1620kHz) band. Built-in loop antenna. Cabinet in mahogany veneers with front-panel slide-rule dial and control knobs.

• Prezzo nel primo anno
• 89.95 $

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• Collector's Guide to Antique Radios (6th edition)

• Riferimenti schemi
• Rider's Perpetual, Volume 17 = 1948 and before

• Bibliografia
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Letteratura / Schemi (1)
• Emerson Radio and Television Service Manual (Page 197)

• Letteratura / Schemi (2)
• Radio Retailing (Radio & Television R.) (June 1947 page 58.)

• Letteratura / Schemi (4)
• Emerson Folder for 1947, Folder Form. 48-107, 10-47 for 1948.

• Altri modelli

• In questo link sono elencati 2068 modelli, di cui 1146 con immagini e 1625 con schemi.
  Elenco delle radio e altri apparecchi della Emerson Radio & Phonograph Corp.; New York, NY
