923

Emud, Ernst Mästling; Ulm

Data
Forum
Pictures
Collections

  • Year
  • 1956 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 25307

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz; Export model
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 923 - Emud, Ernst Mästling; Ulm

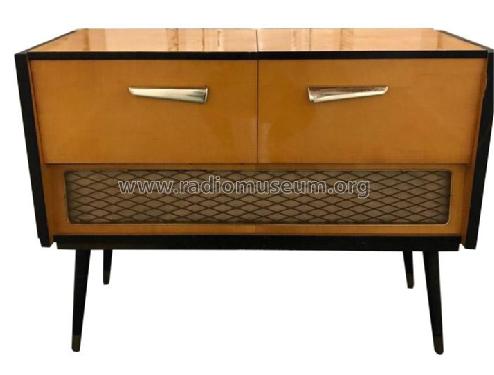

  • Shape
  • Console, Lowboy (legs < 50 %).
  • Notes

  • Emud 923 is an export model.

    English lettering on dial scale.
    SW 30 - 50 m, FM 88 - 108 MHz plus broadcast 515 - 1620 kHz.
    The turntable is a Telefunken TW560

  • External source of data
  • Wiesmüller

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Emud, Ernst Mästling: 923

Threads: 1 | Posts: 1

EMUD 923 ist nur unvollständig beschrieben, da wir die Daten von einem Schema-Buch haben und nicht aus einem Katalog.

Nun meldet mir jemand aus den USA ein Standgerät mit Rückwand 923, meint aber es sei ein Telefunken, weil Gehäuse (oder Skala?) Telefunken tragen. Ich habe bessere Bilder verlangt, wäre aber froh, wenn jemand noch Unterlagen für das Gerät findet. Er (Sean O'Brien) schreibt, das ein Telefunken-Plattenspieler eingebaut ist, das Radio-Chassis Nr. 346025 sei aber von EMUD.

Tube line up: nur die EZ80 ist anders, EZ81.

Ernst Erb, 11.Oct.05
