• Country
• Germany

• Manufacturer / Brand
• Emud, Ernst Mästling; Ulm

• Year
• 1951–1953

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 1597

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• UF6 UL2_Valvo

• Number of Transistors

• Semiconductors
• E220C30

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 120-220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Power out
• 2 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org

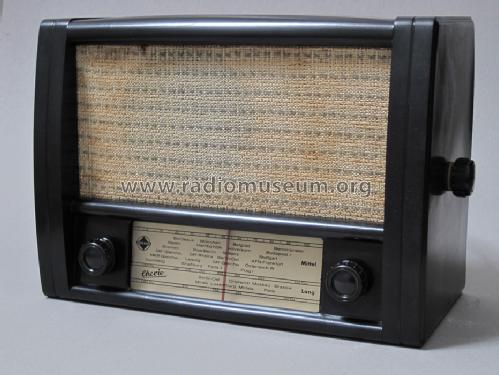

• Model: Cherie [1951] - Emud, Ernst Mästling; Ulm

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 295 x 215 x 150 mm / 11.6 x 8.5 x 5.9 inch

• Notes
• Erste Ausgabe des Emud Cherie, laut den Katalogen des Rundfunk-Grosshandels nur mit den Röhren UF6 und UL2 bestückt. Noch keine Skalenbeleuchtung. Kein Sperrkreis. Die Katalogangabe "In Stufen regelbare Bandbreite" ist wohl eine Fehlinformation. Preis ab Jahrgang 1952/53 69,50 DM.

• Net weight (2.2 lb = 1 kg)
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Price in first year of sale
• 65.00 DM

• Source of data
• Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Kat.d.Rundf.GrossH.1952/53

• Literature/Schematics (1)
• Funkschau (5114, Schaltungssammlung)
