• Country
• Germany

• Manufacturer / Brand
• Emud, Ernst Mästling; Ulm

• Year
• 1952 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 1602

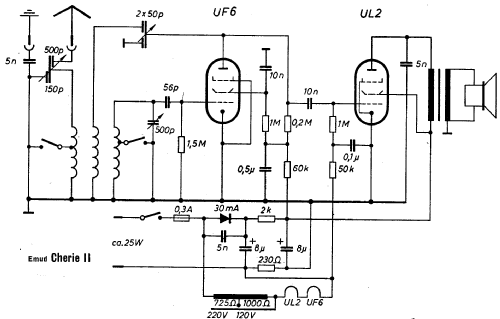

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• UF6 UL2_Valvo

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 120/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Cherie II - Emud, Ernst Mästling; Ulm

• Dimensions (WHD)
• 295 x 215 x 150 mm / 11.6 x 8.5 x 5.9 inch

• Notes
• Die Modellbezeichnung Cherie II wird nur in Lange, Schaltungen der Funkindustrie (Band 3, S. 297) geführt. In den Grosshandelskatalogen wird diese Bezeichnung nicht genannt. Die Schaltung zeigt keinerlei Unterschiede zur Veröffentlichung in der Funkschau-Schaltungssammlung. Einzig der Audion-Kondensator weicht mit 56 pF (FS: 50 pF) ab, das dürfte aber ein Druck- oder Übermittlungsfehler sein.

• Net weight (2.2 lb = 1 kg)
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange Schaltungen der Funkindustrie, Buch 3
