Record 89-GWKN

Emud, Ernst Mästling; Ulm

Data
Forum
Pictures
Collections

  • Year
  • 1949 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 122068

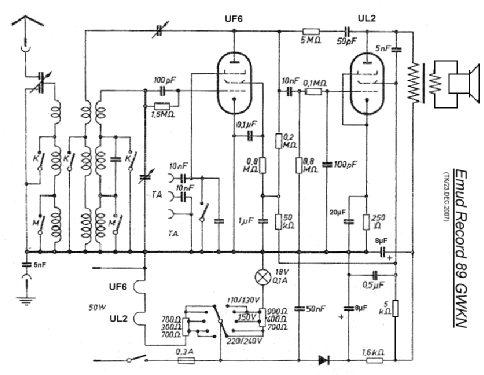

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • TRF (Tuned-Radio-Frequency but use of regeneration unknown); 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 110; 130; 150; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Record 89-GWKN - Emud, Ernst Mästling; Ulm
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 457 x 234 x 185 mm / 18 x 9.2 x 7.3 inch
  • Notes
  • Bekannt ist uns bis jetzt das Modell 89GWK. Der Schaltplan vom GWK scheint auf den ersten Blick auch zu stimmen. Das Typenschild hier zeigt eingraviert 89GWKN, was auf eine "neu" aufgelegte Serie (mit kleinen Änderungen) hindeuten könnte. Wer weiss mehr?
  • Net weight (2.2 lb = 1 kg)
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Emud, Ernst Mästling: Record 89-GWKN

Threads: 1 | Posts: 3

Hallo Radio-Freunde,

ich habe diesen Typ vor etwa 12 Jahren hier im Radiomuseum angelegt. Ich tat dies aufgrund eines originalen Geräts, das sich auch heute noch in meiner Sammlung befindet. Dieser Typ war damals schon relativ unbekannt und auch die Frage des Modell-Admin "Wer weiss mehr ?" in der Modell-Seite, blieb bis heute unbeantwortet.

Heute habe ich in Ebay ein Angebot mit dem gleichen Typ dieses Gerätes entdeckt (133027462756 ) !

Es gab also doch nicht nur mein Gerät. Aber scheinbar ist dieser Typ nicht in hohen Stückzahlen gebaut worden ?

Weis jemand mehr über dieses Modell ?

Th. Kiechle

Modellseite Emud 89 GWKN

Thomas Kiechle, 19.Apr.19

Weitere Posts (3) zu diesem Thema.
