• Pays
• Allemagne

• Fabricant / Marque
• Emud, Ernst Mästling; Ulm

• Année
• 1952/1953

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 1624

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• EF41 EC92 EF41 EF80 EABC80 EL13

• No. de transistors

• Semi-conducteurs
• Tr.Gl.=Metal-rectif.

• Principe général
• Super hétérodyne avec étage HF; 10700 kHz Spécial

• Circuits accordés
• 9 Circuits MF (FM)

• Gammes d'ondes
• FM uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 120; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 13 cm = 5.1 inch

• Matière
• Boitier en bakélite

• De Radiomuseum.org

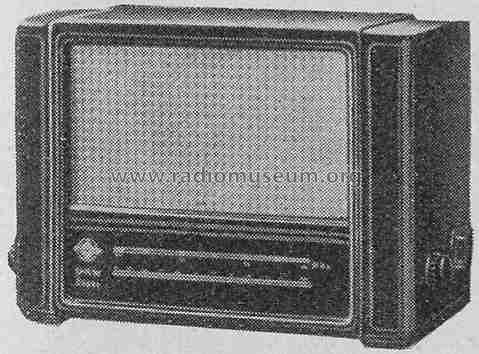

• Modèle: UKW-Super W - Emud, Ernst Mästling; Ulm

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 300 x 210 x 145 mm / 11.8 x 8.3 x 5.7 inch

• Remarques

• Variometer-Abstimmung, Ratiodetektor.
  Anschluss für ext. Lautsprecher, interner Lautsprecher abschaltbar. NF-Ausgang (Diode).

• Poids net
• 3.5 kg / 7 lb 11.3 oz (7.709 lb)

• Prix de mise sur le marché
• 149.50 DM

• Source
• Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb

• Schémathèque (1)
• Lange, Schaltungen der Funkindustrie (Band III, S.351)
