Transceiver Multi 8

Fukuyama Electronics, FDK; Hoya-City, Tokyo

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1974 ??
  • Categoría
  • Radioaficionados TRX; conjunto transmisor-receptor o transceptor.
  • Radiomuseum.org ID
  • 337205

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 32
  • Principio principal
  • Transceiver; ZF/IF 455/10700 kHz
  • Gama de ondas
  • VHF/UHF (see notes for details)
  • Tensión de funcionamiento
  • Red / Acumuladores (posiblemente también baterias) / 220 or 13.5 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • Potencia de salida
  • 1.5 W (unknown quality)
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: Transceiver Multi 8 - Fukuyama Electronics, FDK;
  • Forma
  • Chasis (tambien de autoradio)
  • Ancho, altura, profundidad
  • 179 x 75 x 247 mm / 7 x 3 x 9.7 inch
  • Anotaciones

  • FM transceiver working at 144/146 MHz - 2 meters frequency in FM mode, 23 channels. Optional VFO and possibility of external VFO. Selectable output power 1 / 3 / 10 Watt. Automatic protection of final stage.
    Switchable measuring instrument for: Transmission frequency; Reception frequency; S-meter with 2 sensitivities; Transmission power.
    31 Transistors, 2 MOS, 2 IC 1 FET, 1 SCR and 23 Diodes and 4 rectifier Diodes, listed one per type and not all.

    Note: the schematic, prospect and user manual provide different numbers for the transistor count.

  • Peso neto
  • 4 kg / 8 lb 13 oz (8.811 lb)
  • Mencionado en

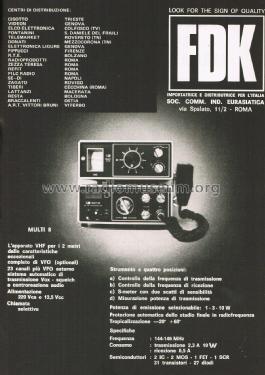

  • -- Original prospect or advert (“Radio Rivista” official organ of "ARI Amateur Radio Assoc." of Italy, number 3, March 1974.)
  • Documentación / Esquemas (1)
  • -- Schematic
  • Autor
  • Modelo creado por Pier Antonio Aluffi. Ver en "Modificar Ficha" los participantes posteriores.
