• Anno
  • 1938 ??
  • Categoria
  • Strumento da laboratorio
  • Radiomuseum.org ID
  • 75253
    • alternative name: Prüfgerätewerk Weida, VEB || WETRON Weida, VEB; Weida, ;(Ostd.) (D) ex Funke
    • Brand: Bittorf & Funke

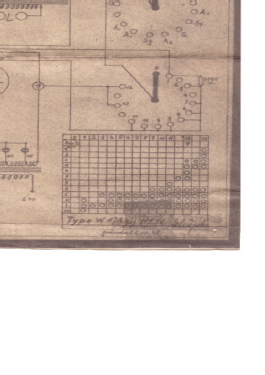

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 1
  • Gamme d'onda
  • - senza
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 125; 150; 220; 240 & 4,5 Volt
  • Altoparlante
  • - - Nessuna uscita audio.
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Röhrenprüfgerät W17A - Funke, Max, Weida/Thür. Ostd.
  • Forma
  • Soprammobile basso, con andamento orizzontale (grosse dimensioni).
  • Dimensioni (LxAxP)
  • 500 x 480 x 220 mm / 19.7 x 18.9 x 8.7 inch
  • Annotazioni


  •

    siehe unten

  • Peso netto
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Prezzo nel primo anno
  • 298.00 RM
  • Fonte dei dati
  • Radiokatalog Band 2, Ernst Erb
  • Autore
  • Modello inviato da Gerhard Härtl. Utilizzare "Proponi modifica" per inviare ulteriori dati.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Röhrenprüfgerät fa parte delle collezioni dei seguenti membri.

Musei

Il modello Röhrenprüfgerät può essere visto nei seguenti musei.

 Forum

Discussioni nel forum su questo modello: Funke, Max, Weida/Th: Röhrenprüfgerät W17A

Argomenti: 3 | Articoli: 5

Hallo Radiofreunde

Ich besitze seit 15Jahren das W17A,es führte immer ein Schattendasein,da ich noch 4 andere RPG`s habe.

Jetzt hatte ich wieder etwas Zeit und Lust um dieses RPG zu restaurieren und Umzubauen.

Da der Lack sehr schlecht war abgelättert und stumpf ein paar löcher im Holz waren entschloss ich für eine Komplett Lackierung.

Als erstes die komplette Frontplatte mit Malerband und Zeitungspapier abgeklebt,die Löcher habe ich mit Holzkit ausgebessert ,dann das komplette Holz mit Rundschleifer vorsichtig abgeschliffen dann noch mit Schleifvliess bearbeitet,mit Druckluft alles gesäubert,dann kam als erstes eine Grundierung Clou G1 Schnellschleifgrundierung,nach dem abtrocknen nochmals fein geschliffen.

Zum Lackieren benutze ich Clou Möbellasurlack Eiche hell,mit feinen Pinsel 2mal aufgetragen,lässt sich gut verarbeiten,das Ergebniss sieht nicht schlecht aus.

Malerband und Zeitungspapier entfernt,Frontplatte und Fassungen komp. mit Waschbenzin mit Pinsel und Lappen gesäubert,dann noch mit Cockpit reiniger poliert.

Jetzt störte mich noch eines die beiden kleinen Messgeräte für G1 und G2 hackten immer oder bleiben hängen beim eintellen mit den Potis,die Messgeräte zu rep. trau ich mir nicht zu nicht das sie dann komp. defekt sind.

So kam mir die Idee zum Umbau auf LED digital Anzeigen,von Conrad 2 Messgeräte PM 129 bestellt.

Von meinem Bekannten habe ich mir dann mit dem Laser 2 VA Scheiben gleiche Grösse wie die alten Messgeräte mit Ausschnitt schneiden lassen,für die Messgeräte braucht man 2 seperate Stromversorgungen aus Bastelkiste einn kleine Trafo gefunden 1x18V 1X15V 2 Bausatznetzteile vo Vellemann regelbar auf 9V eingestellt und alles ins RPG eingebaut funktioniert super.

2 Bananenbuchsen eingebaut für Heizspannung kann man Brückenstecker benutzen oder Ampermeter anschliesen zum ablesen des Heizstromes.

Zum Schluss noch ein Bremsscharnier eingebaut das der Deckel offen bleibt hat mich schon immer gestört.

Man kann den Umbau innerhalb einer Stunde zurückbauen dann wieder Orginalzustand.

Vieleicht kann jemand die alten Messgeräte rep.

Grüsse

Gerhard Härtl

Gerhard Härtl, 28.Jun.20

Weitere Posts (1) zu diesem Thema.

Hallo

bin auf der suche nach ein Funke W17 Schaltplan und nicht W17A wie hier beschrieben ist in RM.

Der Schaltplan müßte mit einer Stv 280/80 Röhre bestücht sein und dazu brauche ich die genaue Werte von den Drahtwiderstände.

Ich Bedanke mich im Vorraus.

M.f.G. Wolfgang

Wolfgang Klose, 26.Dec.12

Weitere Posts (3) zu diesem Thema.

Wenn bei diesem Gerät Kontaktprobleme  der Stabi- Fassung (Stift in der Mitte) auftreten, verbrennt plötzlich das -Ug1 - Poti. Dann fließt der Querstrom des Stabis über das Poti ab - aber nicht lange.... Man tauscht das (nun wirklich Kohle-) Poti aus, es funktioniert tage- oder wochenlang, und plötzlich wieder : Stink...
Beide Geräte bei mir hatten diesen Fehler. Die Fassung ist nicht die Beste.....

Burkhard Hasselmeier, 02.Sep.06
