Kabelsuchgenerator Typ 261

Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1953
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 170672
    • Marke: FWE

 Technische Daten

  • Anzahl Röhren
  • 3
  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Wechselstromspeisung / 120/220 Volt
  • Lautsprecher
  • - Für Kopfhörer oder NF-Verstärker
  • Material
  • Diverses Material

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org

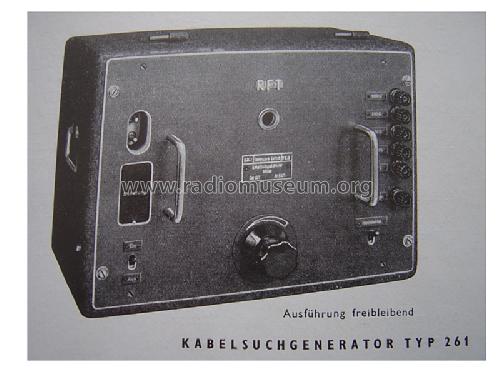

  • Modell: Kabelsuchgenerator Typ 261 - Funkwerk Erfurt, VEB, RFT Ostd
  • Form
  • Tischgerät, Tasten oder Druckknöpfe.
  • Abmessungen (BHT)
  • 360 x 270 x 270 mm / 14.2 x 10.6 x 10.6 inch
  • Bemerkung
  • Auszug aus der technischen Beschreibung des Herstellers:
    Der Kabelsuchgenerator ist ein Ergänzungsgerät zum RFT Kabelsuchgerät Typ 238.
    Um beim Kabelsuchen die auf das Kabel gegebene Tonfrequenz von anderen Störfrequenzen, die z.B. durch in der Nähe verlaufende Starkstromleitungen verursacht werden, besser unterscheiden zu können, wird im Kabelsuchgenerator die Tonfrequenz durch eine einschaltbare Relaisunterbrecherschaltung selbsttätig getastet.
    Weiterhin ist der Kabelsuchgenerator eine Wechselstromquelle mit fester Frequenz (800 Hz) und hoher Leistung.
    Da der Klirrfaktor des Generators zwischen 2 mW und 2 W unter 5% liegt, kann er als Spannungsquelle bei Klirrfaktormessungen an Vierpolen und überall dort eingesetzt werden, wo durch den Oberwellengehalt der Spannungsquelle Meßwertverfälschungen eintreten könnten, also z.B. bei Spitzenspannungsmessern.
    Weitere Anwendugnsmöglichkeiten sind: Meßstromquelle für Brückenschaltungen, Modulationsspannungsquelle für Sender, Pegeltongenerator für Musik- und Sprachübertragungsanlagen.
    Die Ausgangsleistung ist bis etwa 3,5 Watt regelbar.

    2 Glimmstabi: GR100DMa GR100DAm.
  • Nettogewicht
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Datenherkunft
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Wolfgang Lill angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
