Saaleck

Funkwerk Halle (FWH), VEB; Halle

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 17529

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Details
  • Other Combination - see Notes; Remote Control (with wire or wireless)
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / (12; 24) Volt
  • Loudspeaker
  • 7 or more Loudspeakers
  • Power out
  • 10 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Saaleck - Funkwerk Halle FWH, VEB; Halle
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 254 x 180 x 195 mm / 10 x 7.1 x 7.7 inch
  • Notes
  • Omnibusanlage mit getrenntem Empfangs-, Steuer- und Netzteil. Empfangsteil Autoradio Schönburg. Kristallmikrofon mit Vorrangtaste. 7 Lautsprecher Typ L3154 PFL, Schwundregelung auf 4 Röhren wirkend. Zerhackerpatrone 1188.001-010166 für 12V oder 1188.001-010167 für 24V.
  • Net weight (2.2 lb = 1 kg)
  • 9.6 kg / 21 lb 2.3 oz (21.145 lb)
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • Radio und Fernsehen 21/1958
  Reparaturanweisung 4898 KB
  • Documents regarding this model

 Collections | Museums | Literature

Collections

The model Saaleck is part of the collections of the following members.

 Forum

Forum contributions about this model: Funkwerk Halle FWH,: Saaleck

Threads: 1 | Posts: 1

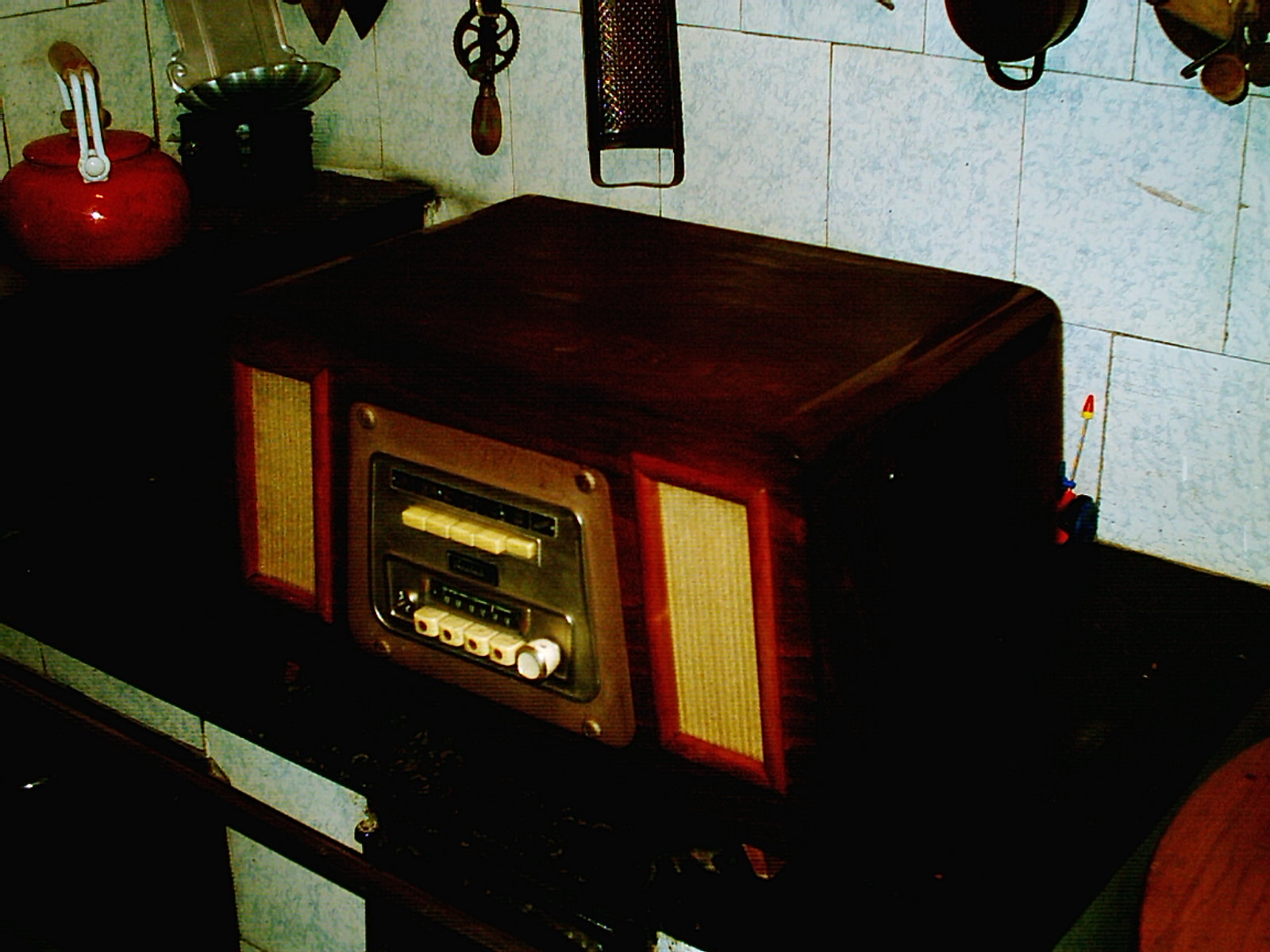

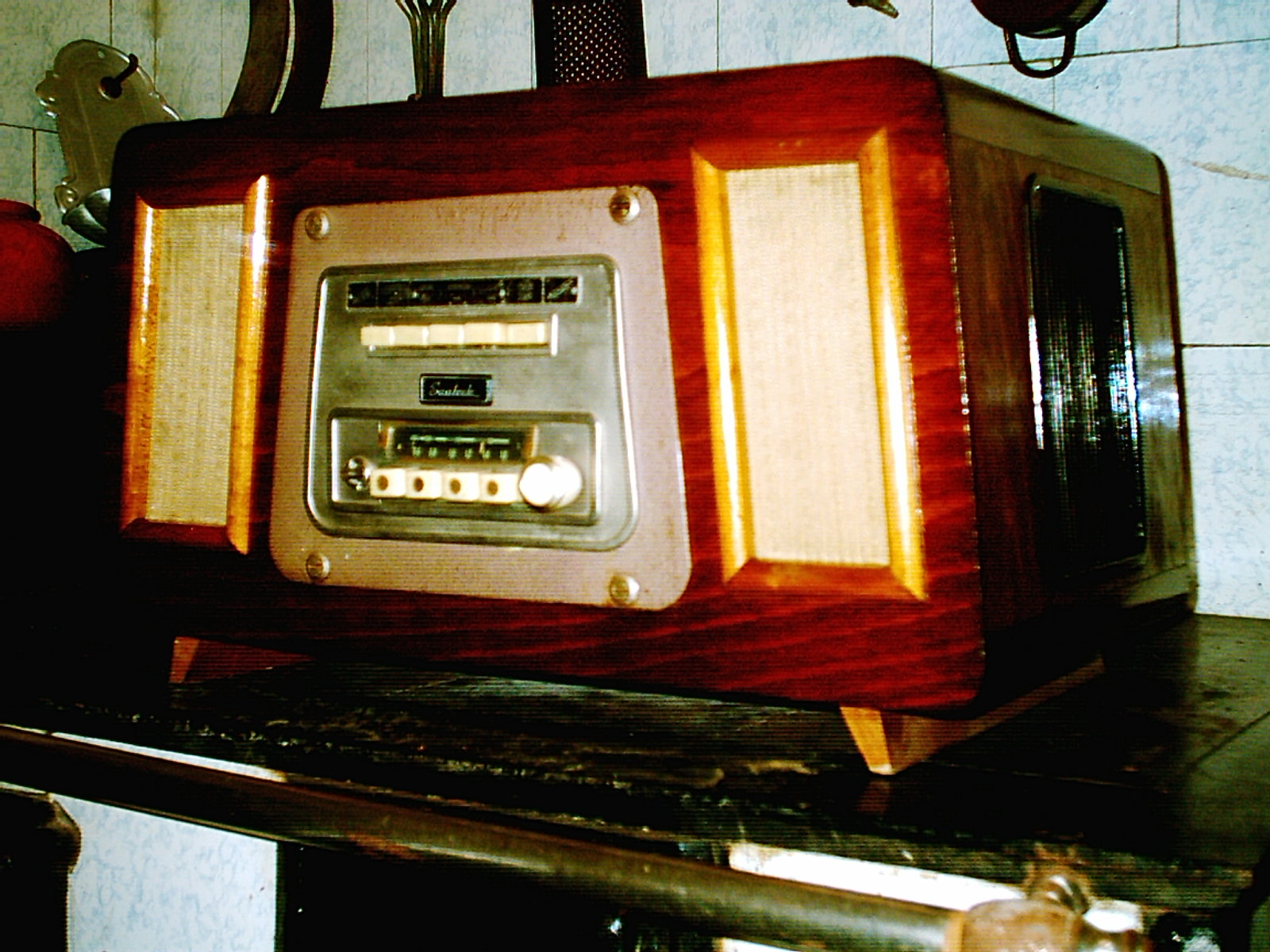

Ich habe beim Ankauf von Autoradios ein Modell Saaleck mit erworben. Mir selbst war bislang das Saaleck unbekannt. Es ist auf dem Foto dieser Seite zu sehen. Dabei handelt es sich um ein Autoradio der Marke Schönburg, dass in einem sehr gut verarbeiteten Holzgehäuse eingebaut wurde. Ergänzt wird es durch einen Verstärker und eine Umschaltbox, die das Schalten zwischen Omnibus und Omnibus mit Hänger, Mikrofonzuschaltung, Plattenspieler etc. erlaubt.

Auf der Symbolleiste über den Umschalttasten ist ein Omnibus der Marke H6 mit und ohne Anhänger zu sehen. Das Gerät sei zuletzt auf einem Fährschiff auf der Elbe eingesetzt gewesen.

Mir fehlen jedoch sämtliche Informationen zu der Geschichte des Gerätes. Wer besitzt ein ebensolches? Wo war es im H6 montiert?



Ich stelle demnähst noch weitere Bilder des Gerätes, auch der Innenseite ein.



MfG B. Grenz

Attachments

Berthold Grenz, 29.Nov.03

Weitere Posts (1) zu diesem Thema.
