• Country
• Germany

• Manufacturer / Brand
• Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)

• Year
• 1982 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 216779

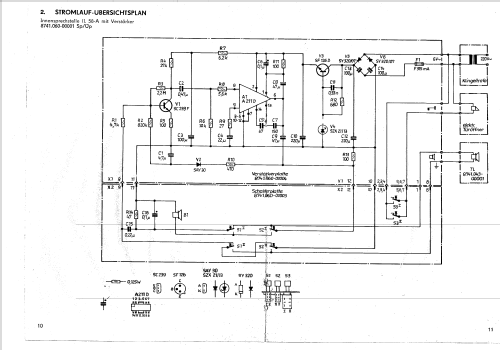

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors

• Semiconductors
• A211D

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Innensprechstelle IL 58 - Funkwerk Kölleda, VEB, RFT, -

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 125 x 92 x 65 mm / 4.9 x 3.6 x 2.6 inch

• Notes
• Anlage besteht aus Sprechstelle und Innensprechstelle. Beide Geräte werden von einem Trafo mit 6 Volt Sekundärwechselspannung versorgt. Der Gleichrichter befindet sich in der Innensprechstelle.
  Die NF-Verstärkung erfolgt über einen A211D.
  Der eingebaute Lautsprecher LP559-15, 1 VA, 15 Ohm,
  Hersteller: VEB Elektroakustik Leipzig, dient gleichzeitig als Mikrofon.

• Net weight (2.2 lb = 1 kg)
• 0.321 kg / 0 lb 11.3 oz (0.707 lb)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
