• Pays
• France

• Fabricant / Marque
• Gaillard; Paris

• Année
• 1961

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 336364

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 2

• Lampes / Tubes
• ECC83 ECC82

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation externe ou alimentation principale / AC 6,3 / DC 350 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Boitier métallique

• De Radiomuseum.org

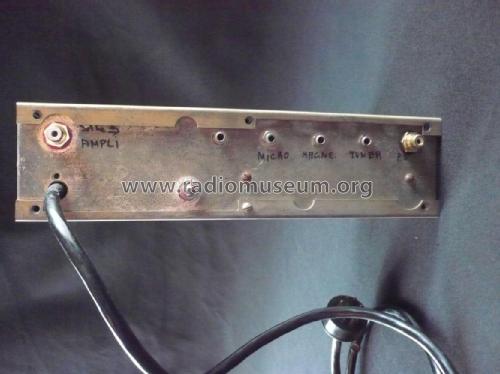

• Modèle: Préamplificateur monophonique Europe - Gaillard; Paris

• Forme
• Appareil d'étagère

• Dimensions (LHP)
• 250 x 60 x 150 mm / 9.8 x 2.4 x 5.9 inch

• Remarques

• Ce préamplificateur est une évolution du modèle Préamplificateur Europe de 1959,  les tubes utilisés sont différents.

  Cet appareil est présente dans un coffret métallique avec toutes les commandes accessibles sur le côté avant. Il est équipé d'une double triode 12AX7/ECC83 et d'une double triode 12AU7/ECC82. La première a ses 2 éléments montés en cascade avec dispositif de contre-réaction sélective entre plaque du deuxième élément et cathode du premier, des filtres de caractéristiques différentes étant commutés par le sélecteur d'entrée.

  Le préamplificateur dispose de 4 entrées, 4 corrections différentes peuvent être appliquées sur l'entrée PU, les autres entrées sont linéaires avec des sensibilités différentes

  Position 1: Pick-up avec corrections 78 tours.
  ---/----    2: Microsillon.
  ---/----    3: Decca.
  ---/----    4: RIAA.(20mV)
  ---/----    5: Radio.(150mV)
  ---/----    6: Magnétophone (150mV)
  ---/----    7: Micro (4mV) basse impédance.


• Poids net
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Prix de mise sur le marché
• 448.34 FRF

• Littérature
• Le Haut-Parleur (N°1043 de septembre 1961)

• Auteur
• Modèle crée par Jean-Pierre Ambroise. Voir les propositions de modification pour les contributeurs supplémentaires.
