• Country
• France

• Manufacturer / Brand
• Gaillard; Paris

• Year
• 1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 294587

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC81 ECC81 EF80 EF80 6AL7 6AL5 ECC82 EZ80

• Main principle
• Superhet with RF-stage; ZF/IF 10700 kHz

• Tuned circuits
• 9 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Alternating Current supply (AC)

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Tuner FM - Gaillard; Paris

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 330 x 140 x 100 mm / 13 x 5.5 x 3.9 inch

• Notes

• Ce tuner précède le modèle Tuner FM 57, objet d'une autre description.

  Ce tuner comporte un étage d'entrée cascode avec une ECC81 et un étage oscillateur mélangeur avec également une ECC81.L'ampli MF comporte 2 tubes EF80, le détecteur de rapport fait appel à une 6AL5. La 6AL7 est utilisée comme indicateur d'accord. L'ECC82 est montée en ampli et sortie "cathode follower". L'alimentation est classique avec un redressement double alternance par une EZ80.

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• Mentioned in

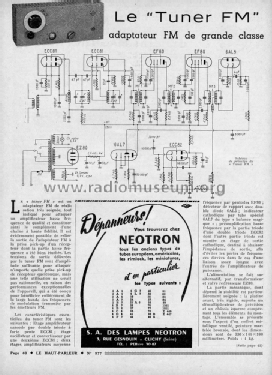

• Le Haut-Parleur (N° 977 de mars 1956, pages 40 & 42)

• Author
• Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
