Tuner FM 62
Gaillard; Paris
- Country
- France
- Manufacturer / Brand
- Gaillard; Paris
- Year
- 1962
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 294589

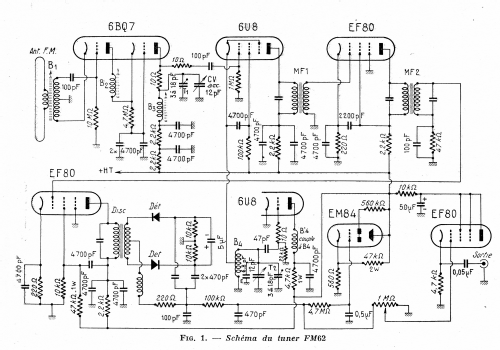

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superhet with RF-stage; ZF/IF 10700 kHz
- Tuned circuits
- 9 FM circuit(s)
- Wave bands
- FM Broadcast Band Only
- Power type and voltage
- Alternating Current supply (AC) / 110-245 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Tuner FM 62 - Gaillard; Paris
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 150 x 280 x 100 mm / 5.9 x 11 x 3.9 inch
- Notes
-
Ce modèle FM62 a suivi le Tuner FM 60 du même fabricant, il ne comporte que 2 étages IF équipé de tubes EF80 au lieu des 3 sur le modèle précédent.
En revanche, l'étage d'entrée 6BQ7 est identique avec quelques petites modifications.
La sortie BF est réalisée en cathode follower avec une pentode EF80 au lieu des 2 sections de triode 12AU7.
- Net weight (2.2 lb = 1 kg)
- 4 kg / 8 lb 13 oz (8.811 lb)
- Mentioned in
- Le Haut-Parleur (revue le haut parleur n° 1055 de septembre 1962 pages 42 à 45)
- Author
- Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
