Tuner FM Multiplex 64

Gaillard; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 286264

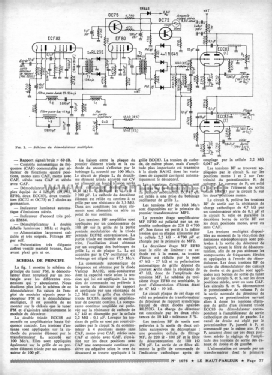

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 12
  • Number of Transistors
  • 2
  • Main principle
  • Superhet with RF-stage; ZF/IF 10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 11 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Alternating Current supply (AC) / 110-245 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tuner FM Multiplex 64 - Gaillard; Paris
  • Shape
  • Book-shelf unit.
  • Notes

  • Les caractéristiques essentielles du tuner FM64 Stéréo Multiplex sont les suivantes :

    • Etage d'entrée cascode - Tube à grille, cadre ECC88 - Impédance d'entrée : 75 ohms
    • Changement de fréquence par ECF82, trois amplifications MF par EF80, détecteur de rapport à deux diodes au germanium, ECC83 amplificatrice de CAF et sortie cathodique, indicateur d'accord EM84 et valve redresseuse EZ80
    • Sensibilité très poussée : 0,5 microvolt pour rapport signal/souffle de 20 dB
    • Ampli 4 MF à couplage contrôlé : bande passante 240 kHz à 4 dB
    • Détecteur de rapport symétrique
    • Double étage limiteur - Détecteur linéaire de ±100 kHz
    • Sorties BF à basse impédance (environ 600 Q) - Tension réglable de 0 à 1 V
    • Distorsion inférieure à 1% jusqu'à 70 kHz
    • Bande passante en monophonie 20 à 30000 Hz à  ±1 dB, en stéréophonie multiplex : 20 - 15000 Hz
    • Diaphonie en stéréo > 30 dB, de 30 à 15000 Hz
    • Rapport signal/bruit > 60 dB
    • Contrôle automatique de fréquence (CAF) commutable par sélecteur  de  fonctions quatre positions : mono sans CAF, mono avec CAF, stéréo sans CAF et stéréo avec CAF
    • Démodulateur stéréo multiplex équipé de 4 lampes (ECF82, EF80, deux ECC83), deux transistors (OC72 et OC75) et 7 diodes au germanium
    • Indicateur lumineux automatique d'émissions stéréo
    • Indicateur d'accord très précis EM84
    • Démultiplicateur à double échelle lumineuse : MHz et degrés
    • Alimentation largement calculée et très soignée. Filtrage HT par self.
    • Présentation très élégante coffret ventilé martelé bronze, face avant plexi gris et or
