AM Modulator mit UKW und NF-Eingang

GammaTech Electronic, Ewald Ehmen; Wittmund

Data
Forum
Pictures
Collections

  • Year
  • 2011
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 214911

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Transceiver
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: AM Modulator mit UKW und NF-Eingang - GammaTech Electronic, Ewald
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 105 x 65 x 40 mm / 4.1 x 2.6 x 1.6 inch
  • Notes
  • GammaTech AM Modulator mit UKW und NF-Eingang (Kleinserienfertigung);

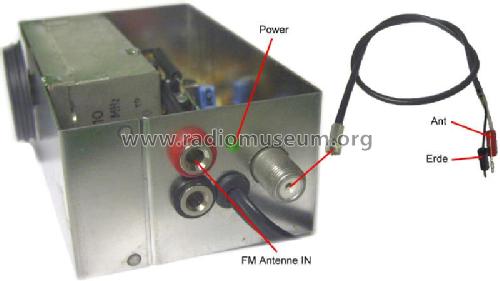

    Blechgehäuse mit fest angeschlossendem externen Steckernetzteil. Zwei Anschlußbuchsen für 60 Ohm für die UKW Antenne (rot = Antenne, schwarz = Masse) und einer F-Buchse für die Verbindung zum Radio (schwarz = Erde, rot = Antenne). Umschaltbar mittels Jumper für MW/LW im Gerät.

    Einstellorgane für die Ausgangsfrequenz, Träger-Amplitude, dem Modulationsgrad, der HF-Ausgangsspannug und der Preemphasis sind vorabgeglichen.

    Der UKW-Sender wird mit einem Rad seitlich am Gerät eingestellt (vermutlich ein Industrietuner).

    Universell einsetzbar durch Festeinbau bei dem das Abstimmrad über ein Skalenseil angetrieben werden kann. Lötbares Gehäuse für Verwendung geeigneter Befestigungswinkel.

    Die Ausgangsfrequenz des Modulators liegt bei ca. 572,7 kHz.
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
