• Land
• USA

• Hersteller / Marke
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Jahr
• 1946/1947

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 41877

• • Marke: Musaphonic

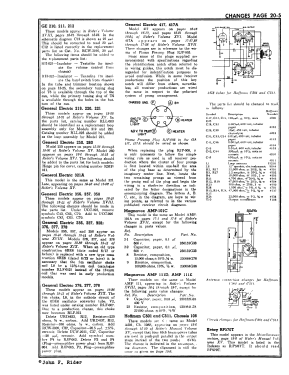

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 1LN5 1LC6 1LH4 1LN5 3Q5GT

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455 kHz; 1 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Netz- / Batteriespeisung / Either AC: 50 to 60 Hz, 105-125V or Batteries: 2 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5.25 inch = 13.3 cm

• Belastbarkeit / Leistung
• 0.248 W (0.365 W max./spitze)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: 250 - General Electric Co. GE;

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 14.5 x 10 x 6 inch / 368 x 254 x 152 mm

• Bemerkung

• The General Electric 250 is a 5 tube AC/Battery operated portable BC band receiver.  The BC band frequency tuning range is 540 to 1600kHz.  Has RF stage and built-in loop antenna. Also has synchronous vibrator circuit that generates B+ voltage.  Used rechargable 2V/25AH Lead-Acid battery.  Available case colors include brown and gray.

  Case is made of cast aluminum construction with hammertone paint finish. Has 3 position tone switch. Lead acid 2V cell must be in the circuit for operation on AC current as it provides filtering and reference voltage for tube filaments.

• Nettogewicht
• 19.75 lb (19 lb 12 oz) / 8.967 kg

• Originalpreis
• 86.60 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Rider's Perpetual, Volume 15 = 1947 and before

• Literaturnachweis
• A Flick of the Switch 1930-1950

• Literatur/Schema (1)
• Radio Retailing (Radio & Television R.) (June 1946 page 36.)

• Literatur/Schema (2)
• General Electric Service Notes (General Electric Radio Service Guide Volume III 1946 to 1961 page 57)

• Literatur/Schema (3)
• General Electric Folder 1000M-PUB.NO. 175-59 for 1947.
