• Pays
• Etats-Unis

• Fabricant / Marque
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Année
• 1949/1950

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 41930

• • Brand: Musaphonic

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12SA7 12BA6 12SQ7 50C5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 105 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Puissance de sortie
• 1 W (1.75 W max.)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 501 - General Electric Co. GE;

• Forme
• Modèle de table avec réveil ou horloge

• Dimensions (LHP)
• 10.5 x 6.25 x 5.375 inch / 267 x 159 x 137 mm

• Remarques

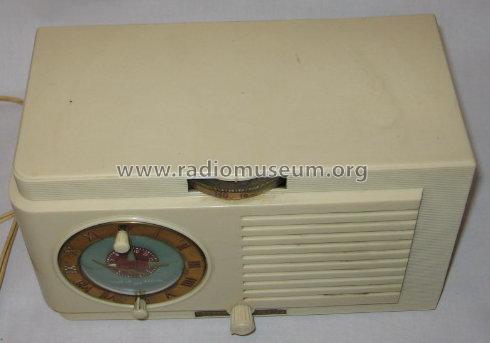

• The General Electric 501 is an AC operated 5 Tube AM Receiver with Electric Clock. BC band tuning range is 540 to 1600kHz.  Has built in loop antenna,  Has AC utility outlet on rear of radio which is controlled from the clock. Cabinet color is Ivory.

  The following models use the same schematic and cabinet but have different cabinet colors:

  Model Number	Cabinet Color
  500	Mahogany
  501	Ivory

  This radio has also been manufactured as a 50 Hz / 240V version for the European and Australian market and with significant sales mainly in Switzerland in Europe. From the outside, this can be identified by the label on the bottom plate.

• Source extérieure
• Ernst Erb

• Source
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Source du schéma
• Rider's Perpetual, Volume 21, Copyright 1950

• Schémathèque (1)
• Beitman Radio Diagrams, Vol. 10, 1950 (Page 61)

• Schémathèque (2)
• General Electric Service Guide Volume III 1946 to 1961 Page 5

• Schémathèque (3)
• Rider's Perpetual, Volume 21 = Copyright 1950 (Riders 21-28 to 21-31)
