• Land
• USA

• Hersteller / Marke
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Jahr
• 1953

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 41958

• • Marke: Musaphonic

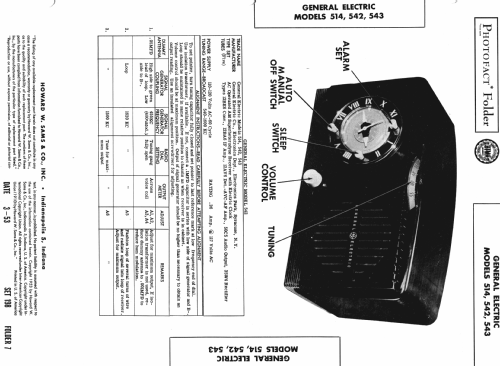

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12BE6 12BA6 12AV6 50C5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Wechselstromspeisung / 60Hz, 105 to 120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Belastbarkeit / Leistung
• 1 W (1.75 W max./spitze)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 542 - General Electric Co. GE;

• Form

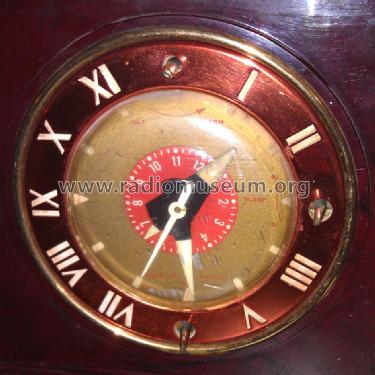

• Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).

• Abmessungen (BHT)
• 11.4 x 6.4 x 6.3 inch / 290 x 163 x 160 mm

• Bemerkung

• The General Electric Model 542 is an AC Operated 5 Tube AM Receiver with Electric Clock. The BC band frequency tuning range is 540 to 1600kHz. Has built-in loop antenna and couplate. Cabinet color is Brown Mottle.

  The following models use the same schematic, with model 514 having a slightly different cabinet compared to models 542 and 543:

  Model	Cabinet Color
  514	Mahogany Mottle
  542	Brown Mottle
  543	Ivory

• Originalpreis
• 34.95 USD

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 13, 1953

• Literaturnachweis
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Literatur/Schema (1)
• Rider's Perpetual, Volume 23 (last) = covering up to 1954 (Page 24)

• Literatur/Schema (2)
• Beitman Radio Diagrams, Vol. 13, 1953 (Page 46)

• Literatur/Schema (3)
• General Electric Service Notes (General Electric Radio Service Guide Volume III 1946 to 1961 page 11)
