• País
• Estados Unidos

• Fabricante / Marca
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Año
• 1959–1962

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 87719

• • Brand: Musaphonic

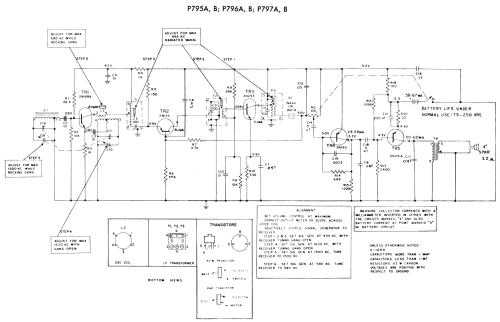

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 5

• Semiconductores
• 2N168A 2N135 2N293 2N192 2N321 1N64G 1N87A

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 5 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Pilas / "D": 4 x 1.5 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: All Transistor P-796B - General Electric Co. GE;

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Ancho, altura, profundidad
• 9 x 6.5 x 2.75 inch / 229 x 165 x 70 mm

• Anotaciones

• The General Electric P-796B is a portable battery operated 5 transistor AM band receiver.  The AM band frequency tuning range is 540 to 1600kHz.  Has built-in loopstick antenna.  Uses Qty(4) "D" 1.5V batteries.

  This model is part of the P-795, P-796, P-797 and P-798 family of models, which have the same cabinet but have different colors.  The various letters behind each model number indicate the circuit differences.

  Model Family	"A" Version	"B" Version	"C" Version	"D" Version	"E" Version	Cabinet Color
  P-795	P-795A	P-795B	P-795C	P-795D	P-795E	Black
  P-796	P-796A	P-796B	P-796C	P-796D	*	Blue
  P-797	P-797A	P-797B	P-797C	P-797D	*	Beige
  P-798	*	*	P-798C	P-798D	*	Maroon

  * - Indicates model does not exist

  Different types of transistors possible - see slightly different parts on the notes of the schematic. Batteries for normal usage of 175 to 250 hours. Leather case, right side tuning knob, left side on/off and volume knob.

  The SAMS Photofact Set 421, Folder 8 calls out models P760A and P761A. However the SAMS index for model P-796B refers to this same Set and Folder and so therefore is applicable for this model also.

• Precio durante el primer año
• 39.95 USD

• Mencionado en
• Bunis, Transistor Radios, 2nd ed., 1996, p. 95

• Documentación / Esquemas (1)
• General Electric Service Notes (General Electric Radio Service Guide Volume VI pages 17, 18)

• Documentación / Esquemas (2)
• General Electric Service Notes (General Electric Service Guide Volume III 1946 to 1961 page 95)

• Documentación / Esquemas (3)
• Photofact Folder, Howard W. SAMS (Set 421, folder 8 dated 11-58)

• Documentación / Esquemas (4)
• Beitman Radio Diagrams, Vol. 22, 1962 (Page 29)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
