• País
• Estados Unidos

• Fabricante / Marca
• General Electric Co. (GE); Bridgeport CT, Syracuse NY

• Año
• 1960

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 85341

• • Brand: Musaphonic

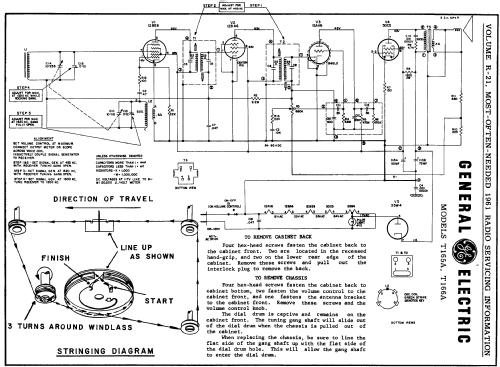

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / Either AC: 50 to 60Hz, 105 - 120V or DC: 105 - 120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5.25 inch = 13.3 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

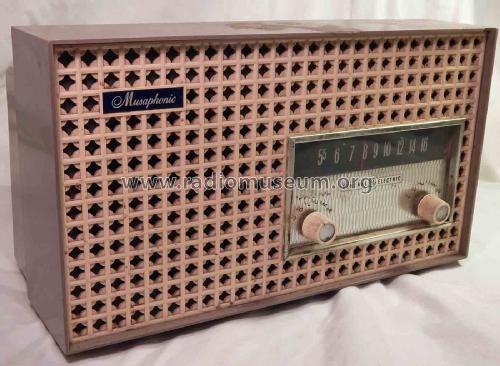

• Modelo: T-166A Musaphonic - General Electric Co. GE;

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Ancho, altura, profundidad
• 13 x 7.625 x 6 inch / 330 x 194 x 152 mm

• Anotaciones

• The General Electric T-166A is a 5 tube AC/DC operated BC band receiver.  The BC band frequency tuning range is 540 to 1600kHz.  Uses #12 dial lamp.

  The following models use the same schematic and chassis but have different cabinet colors:

  Model	Cabinet Color
  T-165A	Blue
  T-166A	Cocoa

• Peso neto
• 4 lb 8 oz (4.5 lb) / 2.043 kg

• Documentación / Esquemas (1)
• Beitman Radio Diagrams, Vol. 21, 1961 (Page 51)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 536, folder 7 dated 6/61)

• Documentación / Esquemas (3)
• General Electric Service Notes (General Electric Radio Service Guide Volume III 1946 to 1961 page 159)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
