Komtess 214W
Graetz, Altena (Westfalen)
- Hersteller / Marke
- Graetz, Altena (Westfalen)
- Jahr
- 1955–1957
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 25335
Komtess 214 - Rueckwandansicht

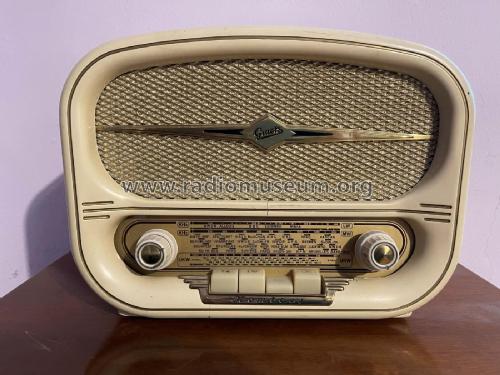

Restauriert,Gehäuse beige
ebay Nr. 220003316230 Verk. armi_de
Vorne - front - vue de face
Skala - scale - cadrant
Lautsprecher - speaker - haut-parleur
Komtess 214
Komtess 214_innen
Komtess 214_RW
Graetz Komtess 214W
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 5
- Anzahl Transistoren
- Halbleiter
- E250C85
- Hauptprinzip
- Superhet allgemein; ZF/IF 460/10700 kHz; 2 NF-Stufe(n)
- Anzahl Kreise
- 6 Kreis(e) AM 10 Kreis(e) FM
- Wellenbereiche
- Langwelle, Mittelwelle und UKW (FM).
- Betriebsart / Volt
- Wechselstromspeisung / 110; 127; 150; 220/240 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 13 cm = 5.1 inch
- Belastbarkeit / Leistung
- 3 W (Qualität unbekannt)
- Material
- Bakelit (Pressstoff)
- von Radiomuseum.org
- Modell: Komtess 214W - Graetz, Altena Westfalen
- Form
- Tischgerät, Tasten oder Druckknöpfe.
- Abmessungen (BHT)
- 314 x 227 x 166 mm / 12.4 x 8.9 x 6.5 inch
- Bemerkung
-
Achtung: Autotransformator! Chassis ist galvanisch mit dem Netz verbunden! Buchse "Zusatzlautsprecher" und "TA" sind somit direkt mit der Netzleitung verbunden - Lebensgefahr!
In den Handbüchern des Rundfunk- und Fernsehgrosshandels 1955/56 und 1956/57 nur als Graetz Komtess bezeichnet.Attention: this radio is using an auto-transformer and the chassis is not separated from the mains. The connection for additional speaker (Zusatzlautsprecher) and pickup (TA) are directly connected to the mains. Danger of lethal electric shock!
Attention: ce poste de radio utilise un auto-transormateur et de ce fait le châssis n'est pas séparé du réseau électrique. La connexion du haut-parleur supplémentaire (Zusatzlautsprecher) et celle du tourne-disque (TA) sont directement connectés au secteur. Danger de choc électric pouvant provoquer la mort!
- Nettogewicht
- 4.7 kg / 10 lb 5.6 oz (10.352 lb)
- Originalpreis
- 199.00 DM
- Datenherkunft extern
- Wiesmüller
- Datenherkunft
- -- Original-techn. papers.
- Literaturnachweis
- Funkgeschichte der GFGF (164, S. 283)
- Literatur/Schema (1)
- Lange, Schaltungen der Funkindustrie (Band 3, S. 481)
