Lady electronic 2122 5112 0911
Graetz, Altena (Westfalen)
- Hersteller / Marke
- Graetz, Altena (Westfalen)
- Jahr
- 1970–1972
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 98743
Graetz Lady electronic 2122.
Ansicht von hinten.
Das Innenleben der "Lady".

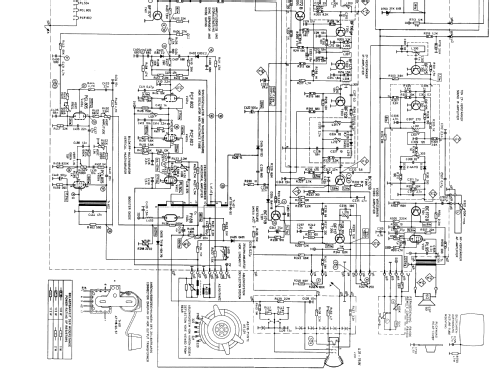

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 6
- Anzahl Transistoren
- 16
- Halbleiter
- Hauptprinzip
- Superhet allgemein; ZF/IF 38400 kHz; 1 NF-Stufe(n)
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 220 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 10 cm = 3.9 inch
- Belastbarkeit / Leistung
- 4.5 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Lady electronic 2122 5112 0911 - Graetz, Altena Westfalen
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Abmessungen (BHT)
- 435 x 310 x 295 mm / 17.1 x 12.2 x 11.6 inch
- Bemerkung
- Weitestgehend transistorisiert, 4 Senderspeicher, Wellenbereiche VHF-Band I und III (Kanal 2-12) + UHF (K 21-60). Tragbares Gerät mit stabilem Tragegriff und Teleskopantennen. 51120911 Nußbaum, hell matt 51120913 Schleiflack, altweiß 51120915 Schleiflack, orange 51120917 Schleiflack, gelb
- Nettogewicht
- 12 kg / 26 lb 6.9 oz (26.432 lb)
- Datenherkunft
- Handbuch VDRG 1970/1971
- Autor
- Modellseite von Stefan Gockeln angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
