Monarch F254

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 101177

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 22
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 38900 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Monarch F254 - Graetz, Altena Westfalen
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 790 x 1070 x 510 mm / 31.1 x 42.1 x 20.1 inch
  • Notes

  • Technische Daten wie Kornett F247, jedoch 61-cm-Bildröhre als Standgerät auf Füßen mit verschließbaren, einschiebbaren Türen.

    S/W Fernsehempfänger, nur VHF Band I und III. Mehrpreis für eingebauten UHF-Tuner (2x PC86, Diode OA124) etwa 100,- DM.

    Lautsprecher: 1x perm.-dyn. Druckkammer-System (Schallkompressor), 1x perm.-dyn. Oval-Konzertlautsprecher 200 x 310 mm, 1x Hochton 100 mm Ø

    Jeder Diodentyp ist nur einmal gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 63 kg / 138 lb 12.3 oz (138.767 lb)
  • Price in first year of sale
  • 998.00 DM
  • Mentioned in
  • Handbuch RFP 1959/60 S.165 (Thiele)
  • Literature/Schematics (1)
  • -- Original prospect or advert

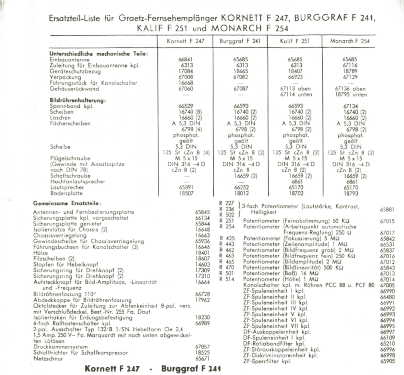

  • Literature/Schematics (2)
  • -- Original-techn. papers.
  • Author
  • Model page created by Bernd P. Kieck. See "Data change" for further contributors.
