• Pays
• Allemagne

• Fabricant / Marque
• Graetz, Altena (Westfalen)

• Année
• 1967/1968

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 1814

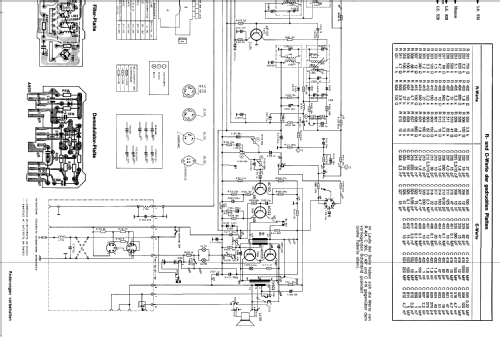

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs
• AF106 AF125 AF126 AF126 AF138 AF137 AC122 AC122 AD155 AD155

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 7 Circuits MA (AM)     13 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Piles sèches / 5× 1,5 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 2.5 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

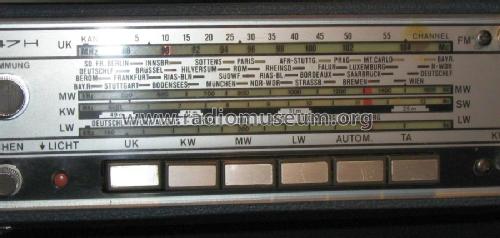

• Modèle: Super Page 47H - Graetz, Altena Westfalen

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 310 x 190 x 95 mm / 12.2 x 7.5 x 3.7 inch

• Remarques
• AM-ZF-Bandbreiteschalter; Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie; Netzbetrieb mit zusätzlichem Netzteil möglich.

• Poids net
• 3.8 kg / 8 lb 5.9 oz (8.37 lb)

• Source
• Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb

• Schémathèque (1)
• -- Original-techn. papers.

Bedienungsanleitung - Instructions fur use - Graetz Super Page 47H

589 KB
