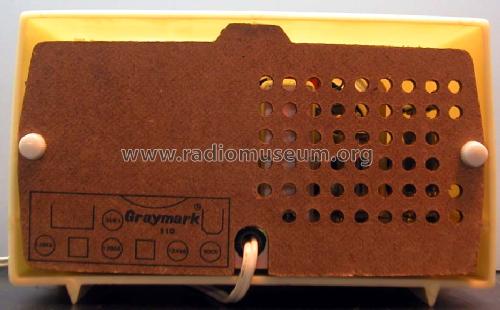

510

Graymark Educational Products, Inc. Los Angeles, CA

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1970 ??
  • Kategorie
  • Bausatz, Baukasten oder Bauanleitung (Kit)
  • Radiomuseum.org ID
  • 169059

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Allstromgerät / 117 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 3.25 inch = 8.3 cm
  • Belastbarkeit / Leistung
  • 1.9 W (Qualität unbekannt)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: 510 - Graymark Educational Products,
  • Form
  • Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).
  • Abmessungen (BHT)
  • 8 x 5 x 5.25 inch / 203 x 127 x 133 mm
  • Bemerkung
  • This very late AA5 (All-American-5) kit radio design features a plastic enclosed tuning capacitor with film dielectric, a small Ferrite loopstick and a miniature LO coil in a separate PCB assembly. These parts and the small and shallow 3.25inch speaker are the kind that is usually found in transistor radios. The IF transformers and the rest of the radio are the same size that is found in other tube radios.
  • Nettogewicht
  • 2 lb (2 lb 0 oz) / 0.908 kg
  • Datenherkunft
  • - - Data from my own collection
  • Literatur/Schema (1)
  • - - Manufacturers Literature (Heater wiring and LO circuit different between Radio and schematic poster.)
  • Autor
  • Modellseite von Joe Sousa angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell 510 befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Graymark Educational: 510

Threads: 1 | Posts: 2

Fellow Radiophiles,

I bought this very nice poster on ebay recently. The poster shows a schematic of a generic AA5 (All-American-5) AC/DC AM tube radio, and it was originally published by Graymark.

This version of the AA5 was probably the most produced AM tube radio design ever.

I scanned the large 16"x22" poster, and touched up the wear marks. Click the picture to see the full size version and print it in a large piece of paper to hand in your workshop. Or feel free to post this scan on your web site.


Enjoy,

-Joe

Joe Sousa, 08.Feb.10
