2041WH Ausfg. I (EC92)

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Données
Forum
Images
Collections

  • Année
  • 1953/1954
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 87266
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 6
  • Principe général
  • Super hétérodyne (en général)
  • Circuits accordés
  • 6 Circuits MA (AM)     8 Circuits MF (FM)
  • Gammes d'ondes
  • PO, GO, OC et FM
  • Tension / type courant
  • Alimentation Courant Alternatif (CA)
  • Haut-parleur
  • HP dynamique oval à aimant permanent
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: 2041WH [Ausfg. I ] - Grundig Radio-Vertrieb, RVF,
  • Forme

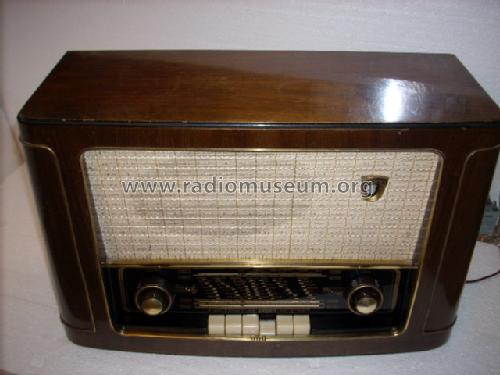

  • Modèle de table avec boutons poussoirs.
  • Remarques
  • Ausführung 1 ist eine Bezeichnung von Lange für den Schaltplan mit fehlerhafter Nummerierung der Röhrenanschlüsse - Ausführung 2 zeigt den richtigen Plan
  • Prix de mise sur le marché
  • 269.00 DM
  • Littérature
  • Funk-Technik Heft 3/1954, S. 80
  • Schémathèque (1)
  • -- Schematic
  • Auteur
  • Modèle crée par Lars Brötje. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Grundig Radio-: 2041WH

Discussions: 1 | Publications: 2

Hallo liebe Kollegen,

habe heute einen Grundig 2041 bekommen - leider in keinem guten Zustand. Das Besondere ist, dass das Gerät 2041 HW heisst - nicht 2041 WH. Diese Typenbezeichnung steht sowohl auf der Rückwand wie auch auf dem Chassis. Optik und Röhrenbestückung entsprechen dem 2041 WH. Kennt jemand den Unterschied - und sollte der 2041 WH als eigenes Modell angelegt werden ?? Vielen Dank - Grüße - Michael Salzgeber

Michael Salzgeber, 06.Aug.14

Weitere Posts (2) zu diesem Thema.
