4040W/3D 2 Ausgangstrafos

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1954
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 2040
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 8
  • Numero di transistor
  • Principio generale
  • Supereterodina con stadio RF; ZF/IF 468/10700 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 11 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Gamme d'onda nelle note.
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 125; 160; 220 Volt
  • Altoparlante
  • 4 altoparlanti
  • Potenza d'uscita
  • 8 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 4040W/3D [2 Ausgangstrafos] - Grundig Radio-Vertrieb, RVF,
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 705 x 445 x 316 mm / 27.8 x 17.5 x 12.4 inch
  • Annotazioni

  • Erste Variante des Grundig 4040W/3D, besitzt 2 Ausgangsübertrager. Geringfügige Schaltungsänderungen innerhalb dieser Variante, siehe Schaltbilder.

    Der Nachfolger 4040W/3D besitzt nur 1 Ausgangsübertrager und modifizierten NF-Teil.
    Bereiche: LW, 2× MW, KW und 2× UKW. 6 Stationstasten. Motorabstimmung.
    Es gibt offensichtlich zweierlei Maßangaben: laut Katalog (B x H) 625 x 427 mm, während reale Geräte 705 x 445 mm aufweisen. (Letzteres entspricht übrigens auch den Maßen des 5040W/3D).

    Frühe Geräte haben noch keinen Schalter (Hebel am Abstimmknopf) zur Deaktivierung der Motorabstimmung. Der Schalter konnte nachgerüstet werden.

    First version of the 4040W/3D, has two output transformers. Slight circuitry modifications, see schematics. Second version of the 4040W/3D has only one output transformer and redesigned audio section.
    Frequency ranges: LW, BC1, BC2, SW, FM1, FM2. 6 Stations (one per pushbutton) storable. Motor-tuning.
    There are different size figures: from the catalog (w x h) 625 x 427 mm, while taken from existing models it is 705 x 445 mm. (This would also match the figures for the 5040W/3D).

    Early executions don't have the lever switch near to the tuning knob to de-activate the motor tuning. The switch could has been retrofitted.

  • Peso netto
  • 18.5 kg / 40 lb 12 oz (40.749 lb)
  • Prezzo nel primo anno
  • 495.00 DM
  • Letteratura / Schemi (1)
  • -- Original-techn. papers.

 Collezioni | Musei | Letteratura

Collezioni

Il modello fa parte delle collezioni dei seguenti membri.

Letteratura

Il modello è documentato nella seguente letteratura.

 Forum

Discussioni nel forum su questo modello: Grundig Radio-: 4040W/3D

Argomenti: 10 | Articoli: 39

Hallo,

ich habe ein Grundig 4040W 3D erworben. Das Gerät ist bis auf UKW wieder spielbereit! Gibt es bei diesem Gerät bekannte Fehler für UKW?

Herzlichst

Udo Held

Udo Held, 03.Apr.15

Weitere Posts (7) zu diesem Thema.

Hallo,

I own this radio for a while, the sound is perfect. However, I don't know how the automatic motor works: can anyone help me with information?

Thanks a lot.

Koen Louage belgium.

Koen Louage, 07.Aug.11

Weitere Posts (2) zu diesem Thema.

Heribert Jung, 21.Jun.09

Weitere Posts (2) zu diesem Thema.

Link

Mit diesem link wird die existenz von zwei Versionen des 4040W 3D belegt.



Hans M. Knoll



Hans M. Knoll, 26.Dec.07

Weitere Posts (1) zu diesem Thema.

Sehr geehrte Sammlerfreunde,

vor Kurzem ist ein Grundig 4040W3D aufgetaucht, dessen Schaltung sich ganz offenbar von der im RMorg unterscheidet. Konkret hat das Gerät nur einen Ausgangstrafo und auch die Anzapfung der Drossel im Schirmgitter der EL 12 fehlt.

Vielleicht handelt es sich um ein Vorseriengerät o.ä.

Meine Frage,(da Reparaturbedarf besteht): hat jemand auch noch ein Gerät mit diesen Besonderheiten im Besitz?

Würde mich über Kontakt+Erfahrungsaustausch sehr freuen!

Vielen Dank+herzliche Sammlergrüße!   Uwe Müller



Uwe Müller, 13.Nov.07

Weitere Posts (2) zu diesem Thema.

Hallo, geschätzte Sammlerkollegen

Habe mir einen Grundig 4040 vorgenommen.Leider musste ich zuerst feststellen,dass etwas mit dem Netzschalter nicht stimmt.Ob ev. eine WD40-Injektion hilft,werde ich demnächst ausprobieren.Sollte jedoch ein Ersatz unumgänglich sein,so würde es mich interessieren,was für ein Ersatzschalter empfohlen wird und wie der Aus-und Einbau am besten von statten geht.Der originale Schalter erinnert mich an einen Nachttischlampenschalter.Wer weiss mehr?



Vielen Dank & freundliche Grüsse

Stefan Kälin



Stefan Kälin, 31.Jul.07

Weitere Posts (1) zu diesem Thema.

Kürzlich habe ich einen 4040W/3D bekommen, bei dem mir die Gehäusegröße auffiel. Nachmessen ergab exakt die Größe des Modells 5040W/3D, also 705mm breit und 445mm hoch. Gehäusestempel Dez. 1954.
Im VDRG Katalog 1954/55 ist aber 625mm und 427mm angegeben, beim Modell im rmorg ebenso. Druckfehler?

Immerhin ist das Chassis bereits 525mm breit, damit wäre es schwerlich in ein 8cm schmaleres Gehäuse einsetzbar gewesen.
Alle hier abgebildeten 4040W/3D sehen innen von den Proportionen gleich aus, genau wie mein Exemplar.
Frage: Gab es überhaupt die 625mm Version beim 4040W/3D? Wer ein solches Modell sein Eigen nennt, möge bitte mal nachmessen!

Meine Annahme: Alle 4040W/3D haben das gleiche Gehäuse wie der 5040W/3D. Einzigster äusserlicher Unterschied sind die fehlenden 2 KW- Bereichstasten. Das könnte m.E. der Grund für den Entfall des 4040er im kommenden Jahrgang 1955/56 gewesen sein! Beide Modelle waren sich doch zu ähnlich.

Grüße,
Bernhard Nagel

Bernhard Nagel, 12.Apr.07

Weitere Posts (6) zu diesem Thema.

Dear colleagues,
and a special Thank you to Herr Knoll, and Thomas Günzel,  Andreas Steinmetz, Karl-Heinz Bradtmoller, and Thomas Albrecht ( for the expeditious translations). . .

I have greatly benefitted from the outstanding forum items related to the UKW tuners in the 1953 - 1955 Grundig 4040/5040/5050 series - and including the Musikschranks 7042 and 8042 versions.

However, I have been unable to identify the manner in which the "motor tuning" EIN- AUS function is performed on the model 4040W3D, compared to the 7 pre-set kontakts of the 5040W3D and the 5050W3D radios. . . . I have just finished "re-setting" MW1, MW2,  and the UKW preset "stops" on my 5040W3D and the motor performs exactly as described in the TI article.

There is presently on ebaY USA a model 4040W3D which appears to have the 5 pre-set kontakt levers; however, there appears to be NO visible control to turn the circuitry "on" or "off".

Additionally, the schematic for the model 4040W3D, from our RMorg database depicts the tuning motor with circuitry only for the windings to operate the motor in either direction.

From my translation of the Grundig 2/54 TI several years ago, I understood there were some models produced without the "ON-OFF" switch. There is discussion in the Technische Informationen to identify this "improvement".

I would appreciate a brief discussion of this item - when Herr Knoll has a few moments or if some other member has a functioning model 4040W3D.

I express my greatest appreciation to all members who have contributed to these topics; and to those gentlemen who have discussed the decorative trim on my 5040W3D.

NOTE: I did not see the model 4040W3D discussed in the Questions answered - but I feel certain the issues related more to the FM tuners circuitry rather than the motor tuning functions and service.
I realize the 4040W3D uses the EBF80 and EABC80 instead of the EAA91 and EF804 tubes

Respectfully,
Robert Sarbell

Robert Sarbell † 22.3.22, 04.Mar.07

Weitere Posts (13) zu diesem Thema.

Literaturhinweis: Unter
http://www.radiomuseum.org/forum/additive_mischschaltungen_in_den_am_wellenbereichen.html
finden Sie ausführliche Informationen zum Thema Additive Mischung in den AM-Bereichen.

Andreas Steinmetz, 09.Jun.05

Weitere Posts (1) zu diesem Thema.

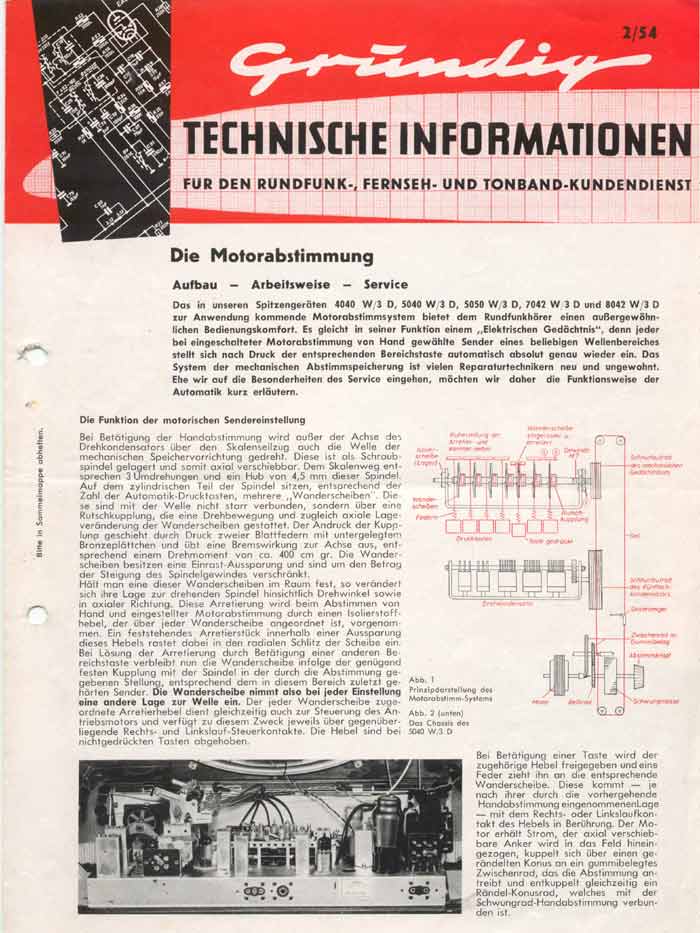

Bemerkungen und Hinweise zu den Grundig- Geräten aus dem Jahr  1954 mit Motorabstimmung.
