• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1955/1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 97991

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

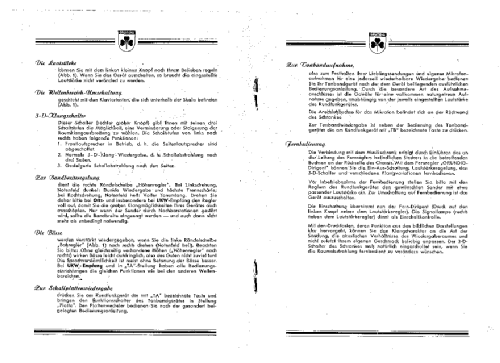

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC85 ECH81 EF89 EF80 EM34 or EM35 EABC80 EC92 EBC41 EL84 EL84

• Main principle
• Superheterodyne (common); ZF/IF 468/10700 kHz

• Tuned circuits
• 9 AM circuit(s)     13 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer + Tape Recorder; Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 160; 220 Volt

• Loudspeaker
• 7 or more Loudspeakers

• Power out
• 12 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

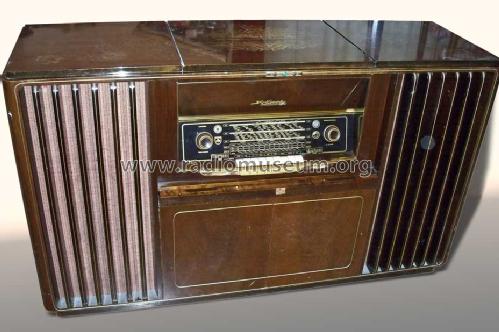

• Model: 9060W/3D [PW+TB] - Grundig Radio-Vertrieb, RVF,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1460 x 866 x 460 mm / 57.5 x 34.1 x 18.1 inch

• Notes

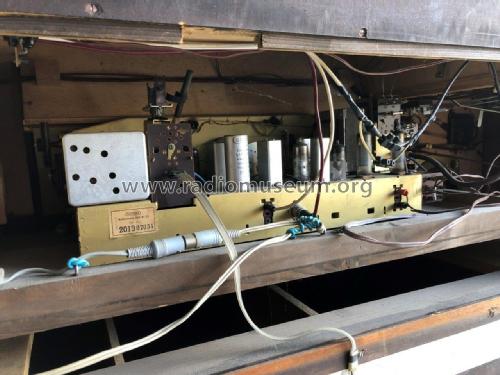

• Rundfunk-Chassis = 4080;
  Tonbandgerät TM 819A, Plattenwechsler Dual 1003W, Fernbedienung,
  8 LS, davon 4 Elektrostaten.

  Bei diesem Chassis handelt es sich um ein modifiziertes 4055W/3D. Erweitert wurde es um einen zusätzlichen Standby-Trafo für die Relais-Einschaltung per Fernbedienung und eine EC92 als niederohmige Treiberstufe für Lautstärke-Fernregelung.

• Net weight (2.2 lb = 1 kg)
• 111.5 kg / 245 lb 9.5 oz (245.595 lb)

• Price in first year of sale
• 2,660.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1955/56

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
