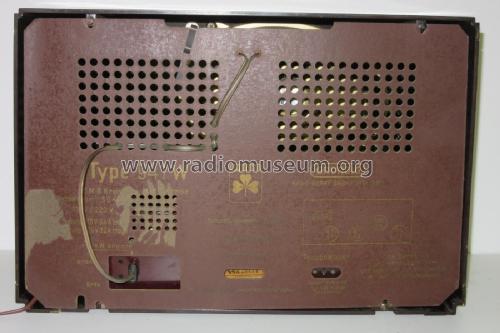

941W 5 Röhren

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1954/1955
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 2012
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Numero di transistor
  • Principio generale
  • Supereterodina (in generale); ZF/IF 468/10700 kHz
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)     8 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110/220 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Potenza d'uscita
  • 4 W (qualità ignota)
  • Materiali
  • Bachelite
  • Radiomuseum.org
  • Modello: 941W [5 Röhren] - Grundig Radio-Vertrieb, RVF,
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 463 x 304 x 201 mm / 18.2 x 12 x 7.9 inch
  • Annotazioni
  • Siehe auch 941WH in Holzausführung, 941W alt (noch mit Flankengleichrichter statt Ratiodetektor) und 941W-USA. Additive Pentodenmischung bei AM.
  • Peso netto
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Prezzo nel primo anno
  • 180.00 DM
  • Fonte dei dati
  • Radiokatalog Band 1, Ernst Erb
  • Letteratura / Schemi (1)
  • -- Schematic

 Collezioni | Musei | Letteratura

Collezioni

Il modello fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Grundig Radio-: 941W

Argomenti: 1 | Articoli: 1

In diesem Artikel finden Sie eine Erklaerung zu den  beiden Schaltungsvarianten der Type 941.

Ausserdem eine kleine Chronik dieser Schaltungen.

Dieser Beitrag hat einen konkreten Anlass.

Die Type 941 gab es in zwei Versionen mit fliessendem Uebergang von der einen zur anderen

Version. Wie in der zweiten Ueberschrift gesagt: vom einfachen Flankensuper zum

vollwertigen Standard FM- Super.

Nachdem im Jahr 1952 bei kleinen und einfachen Geraeten noch die multiplikative

Mischung mit der ECH42 vorrangig war, gab es 1953 in der Mehrzahl schon diverse

Loesungen in der Mischstufe bei FM. Da wurde schon vorwiegend von der additiven

Mischung mit einer Pentode (EF42 EF80) oder einer Triode (EC92) Gebrauch gemacht.

Diese Varianten gab es ausserdem mit und ohne Vorstufe.

Mit zunehmender Senderdichte konnte jedoch laenderübergreifend UKW Empfang gemacht

werden und da war es nicht mehr egal wie gut der Empfaenger im Hinblick auf Rauschen

war. Aus Bezirksempfang wurde mehr oder weniger Fernempfang.

Auch die Einbauantennen mit ihren kleinen Klemmenspannung verlangten nach rauscharmen Eingangsschaltungen.

Nachdem Grundig Ende 1952 mit dem 810 ein billiges Gerät das bei UKW darauf Ruecksicht nahm herausbrachte, wurde bei Grundig die ECH (42/81) nur noch fuer die AM-Breiche und als ZF-Verstaerker benutzt. Wenn diese aber nur bei AM als Mischer arbeitete, musste noch eine weitere Roehre wie die EF42, EF80 oder die EC92 für das FM- Eingangsteil dazu genommen werden. Ein Aufwand der bei einem billigen Geraet schon wesentlich die Kosten mitbestimmte.

Im Juli 1953 brachte Grundig deshalb die Type 940W heraus.

Dort wurden alle drei Fälle , rauscharm und keine Roehre mehr als die Geräte mit

multiplikativer Mischung bei FM und die rauscharme additive Mischung realisiert.



Hans M. Knoll





Allegati

Hans M. Knoll, 21.Oct.03
