CNF300 HiFi

• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1978

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 160411

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Images

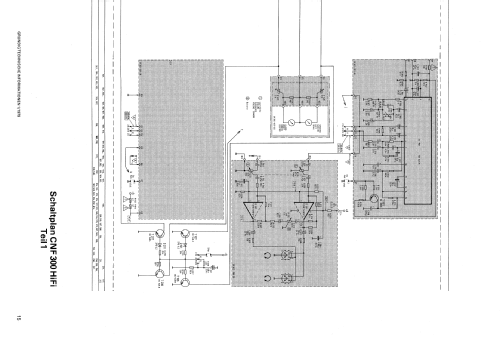

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 28

• Semi-conducteurs
• BC308 BC328 BC330 BC338 BC547 BC548 BC550 BC558 BC738 BD561 GC189 GD183 MC1458 NE645B S0282 CQY40 CQY72 CQY74 D473 N62_Diode ZPD22 ZPD6,2 ZPY16 B20C850 B40C600

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-127/220-240 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: CNF300 HiFi - Grundig Radio-Vertrieb, RVF,

• Forme
• Appareil d'étagère

• Dimensions (LHP)
• 541 x 133 x 307 mm / 21.3 x 5.2 x 12.1 inch

• Remarques

• Kombikopf, zentraler Motor, Dolby B, Bandselector, Memory Zählwerk, Gleichlaufschwankung ±0,15%, Übertragungsbereich 30-16000HZ, Geräuschspannungsabstand 66dB.

  Halbleiter teils mehrfach vorhanden.

• Poids net
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Source
• -- Original-techn. papers.

• Schémathèque (1)
• HiFi-Jahrbuch 9, G. Braun Verlag, Karlsruhe 1978

• Schémathèque (2)

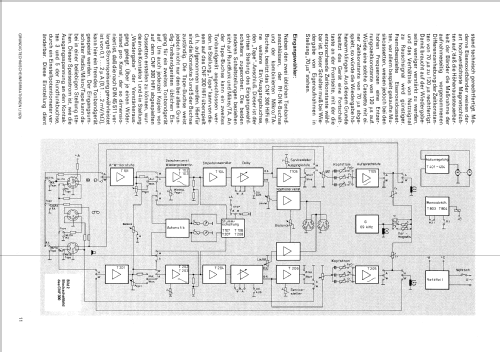

• - - Manufacturers Literature (Grundig Technische Informationen 1/1979)

• Auteur
• Modèle crée par Daniel Doll. Voir les propositions de modification pour les contributeurs supplémentaires.
