Digital Satellite Radio DSR 200 G-AV 91-51

• País
• Alemania

• Fabricante / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Año
• 1991

• Categoría
• Digital terrestre, Internet y receptor de satélite (también analógico)

• Radiomuseum.org ID
• 215301

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Imágenes

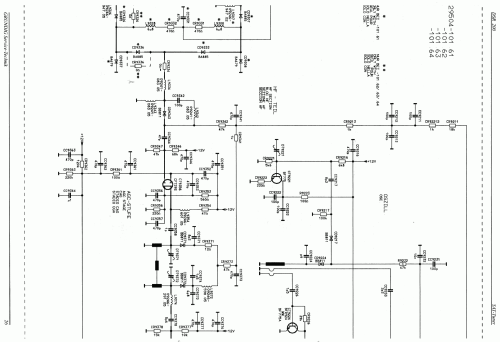

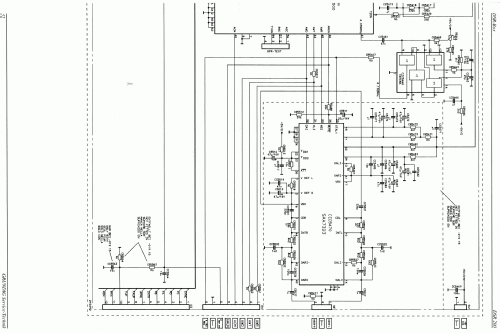

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• Hay semiconductores.

• Semiconductores

• Principio principal
• PLL, Phase-locked loop

• Gama de ondas
• SAT-IF

• Especialidades
• Hi-Fi equipment

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220-230 Volt

• Altavoz
• - Este modelo usa amplificador externo de B.F.

• Material
• Metálico

• de Radiomuseum.org
• Modelo: Digital Satellite Radio DSR 200 G-AV 91-51 - Grundig Radio-Vertrieb, RVF,

• Forma
• Unidad para estanteria.

• Ancho, altura, profundidad
• 320 x 72 x 270 mm / 12.6 x 2.8 x 10.6 inch

• Anotaciones
• Grundig DSR 200 ist ein Empfänger für das seit Januar 1999 in Deutschland abgeschaltete digitale Satelliten-Radio. DSR konnte über Satellit (DFS 1 Kopernikus und bis Ende 1994 auch TV-SAT 2) und im Kabelnetz der deutschen Telekom auf 118 MHz (S2/S3) empfangen werden. In der Schweiz wurde DSR bis 2001 unter dem Namen DigitSuperRadio in einigen Kabelnetzen noch verbreitet. Die Übertragung erfolgte mit 32 kHz Abtastrate, 16/14 bit Gleitkommadarstellung, ohne Datenreduzierung. Die Qualität war mit der einer Audio-CD vergleichbar.

  Empfangsbereiche:
  SAT
  Eingangs-Frequenzbereich 950 - 1750 MHz
  Eingangsspannung C/N ≥ 10 dB: 40 dBµV - 94 dBµV
  Bitfehler C/N ≥ 10 dB: ≤10e-3 bei 27 MHz Bandbreite
  LNB-Spannungsversorgung: umschaltbar 0/+14/+18 V, max. 200 mA
  Kabel
  Eingangs-Frequenz 118 MHz (Sonderkanal S2/S3)
  Eingangsspannung C/N ≥ 10 dB: 48 dBµV - 94 dBµV
  Bitfehler C/N ≥ 10 dB: ≤10e-3 bei 10 MHz Bandbreite

  Audio
  Übertragungsbereich: 20-15000 Hz
  Frequenzgang bis 15 kHz: ± 0,5 dB
  Störabstand (unbewertet): 90 dB
  Dynamik-Bereich: 87 dB
  Stereo-Kanaltrennung: 85 dB
  Klirrfaktor bei 1 kHz: 0,02%
  Ausgangspegel/Impedanz: 2 V/680 Ω
  Sampling-Frequenz: 32 kHz
  D/A Wandlung: 1 bit (Bitstream)
  Leistungsaufnahme: 25 W, (Betrieb), 8 W (Standby)

• Peso neto
• 3.6 kg / 7 lb 14.9 oz (7.93 lb)

• Precio durante el primer año
• 1,299.00 DM

• Procedencia de los datos
• - - Manufacturers Literature
